詳細情報 |
|||
| 端子電圧（対GND） VCC: | -0.3V～6.0V | 他のすべての入力: | -0.3Vへの（VCC + 0.3V） |
|---|---|---|---|
| 入力電流、VCC: | 20ma | GND: | 20ma |
| 出力電流 (すべての出力): | 20ma | 動作温度範囲: | -40〜+85°C |
| 接合部温度: | +150℃ | ストレージ温度範囲: | -65～+150℃ |
| 鉛の温度（、10sはんだ付けすること）: | +260℃ | HBM: | 4000V |
| mm: | 300V | ||
| ハイライト: | 低コストのリセットIC,マイクロプロセッサの監視回路,保証付きの高電力MOSFET |
||
製品の説明

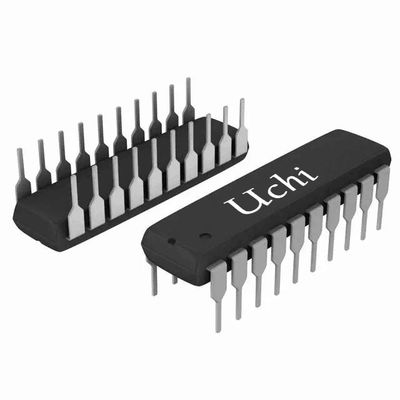

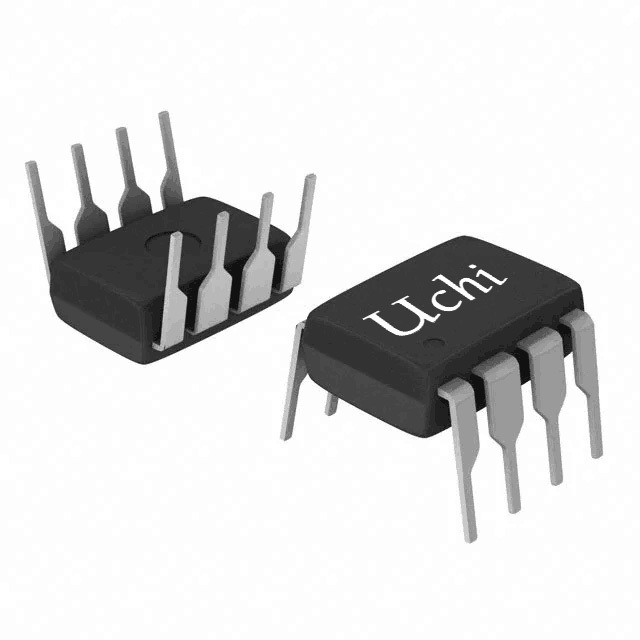

リセット IC 低コストのマイクロプロセッサ監視回路
SGM708 は、統合されたマイクロプロセッサ監視デバイスです。単一の IC または個別コンポーネントを使用する設計と比較して、この統合設計にはシステムの安定性と精度が向上するという利点があります。 SGM708 は、パワーアップ、パワーダウン、または電圧低下のブラウンアウト状態でもリセットできます。 VCC が 1V まで低い場合でも、リセット出力は動作できます。また、低レベルアクティブ手動リセット (MR) 機能も備えています。SGM708 は 1.25V のしきい値検出器を備えています。電源に障害が発生した場合、バッテリ電力が低下した場合、または追加の電源を監視する必要がある場合、この検出器が役に立ちます。SGM708 は Green SOIC-8 パッケージで提供されます。周囲温度-40℃～+85℃の範囲で動作します。
主な特長
● 高精度の電源電圧モニター
SGM708-Lの場合は4.65V
SGM708-Mの場合は4.40V
SGM708-Jの場合は4.0V
SGM708-Tの場合は3.08V
SGM708-Sの場合は2.93V
SGM708-Rの場合は2.63V
● デュアルリセット出力: アクティブハイ/アクティブロー
● VCC = 1V で有効な RESET を保証
●リセットパルス幅：200ms（TYP）
● デバウンスされたTTL/CMOS互換
●マニュアルリセット入力
● 停電またはバッテリ低下警告用の 1.25V しきい値検出器
●動作温度範囲 -40℃～+85℃
● グリーン SOIC-8 パッケージで入手可能
アプリケーション
マイクロプロセッサシステム
コンピュータ
自動車機器
コントローラー
インテリジェント機器
クリティカルμP電力監視
コンピュータ
自動車機器
コントローラー
インテリジェント機器
クリティカルμP電力監視
代表的な用途
ピン配置
ピンの説明
製品選択ガイド
ピン配置
ピンの説明
製品選択ガイド
| 部品番号 |
供給
現在
(μA)
|
マニュアル
リセット
|
VCC(V) |
リセット
しきい値
(V)
|
VCC をリセットする
遅れ
(μs)
|
リセットアクティブ
タイムアウト期間
（MS）
|
リセット出力
|
パッケージ
|
特徴 |
|---|---|---|---|---|---|---|---|---|---|
| SGM708 | 20 | はい | 1.0～5.5 | 4.65、4.4、4.0、3.08、2.93、2.63 | 200 |
アクティブロー/ハイ (プッシュプル)
|
SOIC-8
|
6つの選択可能なスレッショルド、デバウンスされたマニュアルリセット入力、デュアルリセット出力
|
|
| SGM800 | 3 | いいえ | 1.0～5.5 | 2.93、2.63、2.32、1.63 | 80 |
プログラム可能
|
アクティブロー (オープンドレイン)
|
SOT-23-5
|
プログラム可能なリセット タイムアウト、低静止電流
|
| SGM802 | 3 | いいえ | 1.0～5.5 | 2.93、2.63、2.32、1.63 | 80 |
プログラム可能
|
アクティブハイ (プッシュプル)
|
SC70-4(R)、SOT-143
|
プログラム可能なリセット タイムアウト、低静止電流、小型パッケージ
|
| SGM803 | 13 | いいえ | 1.0～5.5 | 4.63、4.38、4.00、3.08、2.93、2.63、2.32、1.63 | 20 | 240 |
アクティブロー (オープンドレイン)
|
SOT-23-3、SOT-23
|
8 つの選択可能なしきい値、低電力
|
| SGM803B | 0.3 | いいえ | 1.0～5.5 | 4.38、4.00、3.08、2.93、2.63 | 110 | 240 |
アクティブロー (オープンドレイン)
|
SOT-23-3、SOT-23
|
5 つの選択可能なしきい値、低電力
|
| SGM804 | 3 | いいえ | 1.0～5.5 | 2.93、2.63、2.32、1.63 | 80 |
プログラム可能
|
アクティブハイ (プッシュプル)
|
SOT-23-5
|
プログラム可能なリセット タイムアウト、低静止電流 |
| SGM809 | 13 | いいえ | 1.0～5.5 | 4.63、4.38、4.00、3.08、2.93、2.63、2.32、1.63 | 20 | 240 | アクティブハイ (プッシュプル) | SOT-23-3、SOT-23 |
8 つの選択可能なしきい値、低電力
|
| SGM809B | 0.3 | いいえ | 1.0～5.5 | 4.38、4.00、3.08、2.93、2.63 | 110 | 240 | アクティブハイ (プッシュプル) | SOT-23-3、SOT-23 |
5 つの選択可能なしきい値、低電力
|
| SGM810 | 13 | いいえ | 1.0～5.5 | 4.63、4.38、4.00、3.08、2.93、2.63、2.32、1.63 | 20 | 240 | アクティブハイ (プッシュプル) | SOT-23-3、SOT-23 |
8 つの選択可能なしきい値、低電力
|
| SGM810B | 0.3 | いいえ | 1.0～5.5 | 4.38、4.00、3.08、2.93、2.63 | 110 | 240 | アクティブハイ (プッシュプル) | SOT-23-3、SOT-23 |
5 つの選択可能なしきい値、低電力
|
| SGM811 | 13 | はい | 1.0～5.5 | 4.63、4.38、4.00、3.08、2.93、2.63、2.32、1.63 | 20 | 240 | アクティブハイ (プッシュプル) | SOT-143-3、SOT-23-5 |
8 つの選択可能なしきい値、低電力
|
| SGM811B | 0.5 | はい | 1.0～5.5 | 3.08、2.93、2.63 | 84 | 200 | アクティブハイ (プッシュプル) | SOT-143 |
3 つの選択可能なしきい値、手動リセット入力、低消費電力
|
| SGM811C | 0.6、0.7 | はい | 1.0～5.5 | 4.43、4.05、3.09、2.93、2.63、2.33 | 100 | 200 | アクティブハイ (プッシュプル) | SOT-143 |
6 つの選択可能なしきい値、手動リセット入力、低消費電力
|
| SGM812 | 13 | はい | 1.0～5.5 | 4.63、4.38、4.00、3.08、2.93、2.63、2.32 | 20 | 240 | アクティブハイ (プッシュプル) | SOT-143-3、SOT-23-5 |
7 つの選択可能なしきい値、低電力
|
| SGM812B | 0.5 | はい | 1.0～5.5 | 3.08、2.93、2.63 | 84 | 200 | アクティブハイ (プッシュプル) | SOT-143 |
3 つの選択可能なしきい値、手動リセット入力、低消費電力
|
| SGM814 | 1.6 | はい | 1.0～5.0 | 1.2、1.5、2.0、3.3 | 50 | 140 | アクティブロー (オープンドレイン) | SOT-23-6 |
4 つの選択可能なしきい値、ウォッチドッグ、マニュアル リセット入力、低電力
|
| SGM815 | 1.6 | はい | 1.0～5.0 | 1.6、3.3 | 50 | 140 | アクティブロー (オープンドレイン) | SOT-23-6 |
2 つの選択可能なしきい値、ウォッチドッグ、手動リセット入力、低電力
|
| SGM818 | 1 | いいえ | 0.9～6 | 1.2～5.0(0.1V刻み) | 37 | 0.8,51,208,409 |
アクティブロー/ハイ (オープンドレイン)
|
SOT-23-3 |
調整可能な遅延時間、4 つのリセットタイムアウト期間、低消費電力
|
| SGM825 | 0.5 | はい | 1.0～5.5 | 4.63、3.08、2.93、2.63 | 84 | 200 |
アクティブロー/ハイ (プッシュプル)
|
SOT-23-5 |
4 つの選択可能なしきい値、手動リセット入力
|
| SGM829 | 0.6 | はい | 1.65～6.5 | 1.8～5.0 | 85 | プログラム可能 | アクティブロー (オープンドレイン) | SOT-23-5 |
調整可能な遅延時間、マニュアルリセット入力、低静止電流
|
| SGM836 | 0.6 | はい | 1.65～6.5 | 0.9～5.0/調整(0.4まで) | 28 | プログラム可能 | アクティブロー (オープンドレイン) | SOT-23-6、TDFN-2×2-6AL |
調整可能な遅延時間、マニュアルリセット入力、低静止電流
|
| SGM851 | 0.1、0.05 | いいえ | 1.6～6.5 | 0秒、7.5秒、12.5秒 | 12,500 | アクティブロー (オープンドレイン) |
UTDFN-1.45×1-6AL
|
遅延を設定可能な低電力プッシュボタンコントローラー
|
|
| SGM853 | 0.3 | いいえ | 1.7～5.5 | 8秒 | 12,500 | アクティブハイ (プッシュプル) |
UTQFN-1.6×1.6-12AL
|
低電力、デュアル電圧検出器
|
ウチ エレクトロニクスは、産業オートメーション、新エネルギー、自動車、通信、コンピューティング、家庭用電化製品、医療機器アプリケーション向けに、高性能アナログおよびミックスド シグナル処理ソリューションを提供しています。
このソリューションは、ラップトップおよびデスクトップ コンピューターにおける集積回路の応用を示します。適切な製品の選択については、当社のテクニカル サポート チームにお問い合わせください。
