詳細情報 |
|||
| VAC、VBUS (コンバーター非切り替え): | -2V～22V (1) | BTST、PMID (コンバーター非切り替え): | -0.3V～22V |
|---|---|---|---|
| SW: | -2V～16V | SW (10ns持続時間のピーク): | -3V～16V |
| BTST発南西行き: | -0.3Vへの6V | PSEL、PMID_GD: | -0.3Vへの6V |
| 出力シンク電流 STAT: | 6mA | nINT: | 6mA |
| TQFN-4×4-24L、θJA: | 36℃/W | 接合部温度: | +150℃ |
| ストレージ温度範囲: | -65～+150℃ | 鉛の温度（、10sはんだ付けすること）: | +260℃ |
| HBM: | 5000V | CDM: | 1000V |
| ハイライト: | 高入力電圧バッテリー管理IC,3AシングルセルバッテリーチャージャーIC,NVDCパワーパス管理IC |
||
製品の説明
バッテリー管理IC 高入力電圧,3A NVDC電源経路管理付き単細胞バッテリー充電器
SGM41519は,電池充電器とシステム電源経路管理装置で,単細胞リチウムイオンまたはリチウムポリマー電池で使用するためのコンバーターとパワースイッチが組み込まれています.この高度に統合された3Aデバイスは,高速充電が可能で,スマートフォンに適した幅広い入力電圧範囲をサポートします.I2Cプログラミングにより,非常に柔軟な電源と充電器設計ソリューションになります.
装置には4つの主要電源スイッチが含まれます:入力リバースブロックFET (RBFET,Q1),バッカーブーストモードのための高サイドスイッチングFET (HSFET,Q2),バッカーブーストモードのための低サイドスイッチングFET (LSFET,Q3) と,システムとバッテリーの接続を制御するバッテリーFET (BATFET)高端ゲート駆動用のブートストラップダイオードも組み込まれています.充電時間を短縮し,電池の放電効率を最大化します.さらに,入力電圧と電流の調節は,さまざまな種類の入力源でバッテリーに最大充電電力を供給します.
標準USBホスト,充電ポート,USB対応の高電圧アダプタを含む幅広い入力ソースがサポートされています.デフォルトの入力電流制限は,内蔵USBインターフェイスに基づいて自動的に選択されます.この限界は,システム内の検出回路によって決定されます (例えばUSB PHY).SGM41519は,入力電流と電圧調節に適合するUSB2.0およびUSB3.0電源仕様です.
SGM41519は,PMIDに電池電圧5.15V (調節可能な4.85V/5V/5.15V/5.3V) を供給するために電池電圧を増加させることができます.Boostモードは,PMID_GDの制御によって別の電池を充電するために使用されます.PMID_GDピンは,外部P-MOSFETを動かすために使用され,接続されたアクセサリーからBoost出力PMIDを切り離します.
システム電圧は電源経路管理回路によって電池電圧よりわずかに上位に調整され,最小プログラム可能なシステム電圧 (3.5Vのデフォルト) よりもずっと上です.バッテリーが完全に枯渇したり取り外されたりしても,システム電力は維持されます.また,ダイナミック・パワー・マネジメント (DPM) 機能も搭載されており,入力電流または電圧の限界に達した場合,自動的に充電電流を削減します.充電電流をゼロに減らした後に,システムの負荷が増加し続ける場合電力経路管理は,電池から電池の放電からシステムへの赤字を,システムの電力需要が満たされるまで供給します.これは補給モードと呼ばれます.入力源の過負荷を防止する.
充電サイクルの開始と終了は,ソフトウェア制御なしで実行できます.測定された電池電圧は,充電サイクルの3つの段階のいずれかに充電の開始段階を決定するために使用されます.充電電流が事前に設定された限界を下回り,バッテリーの電圧が充電限界を超えると,充電機能は自動的に充電サイクルを終了します.充電された電池の電圧が充電限界を下回ると,充電器は別の充電サイクルを開始します.
SGM41519には,電圧過電や電流過電の防護,バッテリー温度モニタリング,充電安全タイミング,熱停止,入力UVLOなどのいくつかの安全機能が備わっています.TSピンは,JEITAプロフィールに従って充電とブーストの両方のモードでバッテリー温度モニタリングと保護のためのNTCthermistorに接続されています.この装置には,電荷の電流が80°Cまたは120°C (選択可能) を超える場合,電荷の電流が減少する熱調節機能も搭載されています.
充電状態は,STAT出力と故障/状態ビットによって報告されます.故障が発生するとすぐに,主機に通知するためにnINT出力ピンにマイナスパルスが送信されます.BATFETリセットコントロールは,船から脱出モードまたは全システムリセットのためにnQONピンによって提供されます.SGM41519は緑色のTQFN-4×4-24Lパッケージで提供されています.
装置には4つの主要電源スイッチが含まれます:入力リバースブロックFET (RBFET,Q1),バッカーブーストモードのための高サイドスイッチングFET (HSFET,Q2),バッカーブーストモードのための低サイドスイッチングFET (LSFET,Q3) と,システムとバッテリーの接続を制御するバッテリーFET (BATFET)高端ゲート駆動用のブートストラップダイオードも組み込まれています.充電時間を短縮し,電池の放電効率を最大化します.さらに,入力電圧と電流の調節は,さまざまな種類の入力源でバッテリーに最大充電電力を供給します.
標準USBホスト,充電ポート,USB対応の高電圧アダプタを含む幅広い入力ソースがサポートされています.デフォルトの入力電流制限は,内蔵USBインターフェイスに基づいて自動的に選択されます.この限界は,システム内の検出回路によって決定されます (例えばUSB PHY).SGM41519は,入力電流と電圧調節に適合するUSB2.0およびUSB3.0電源仕様です.
SGM41519は,PMIDに電池電圧5.15V (調節可能な4.85V/5V/5.15V/5.3V) を供給するために電池電圧を増加させることができます.Boostモードは,PMID_GDの制御によって別の電池を充電するために使用されます.PMID_GDピンは,外部P-MOSFETを動かすために使用され,接続されたアクセサリーからBoost出力PMIDを切り離します.
システム電圧は電源経路管理回路によって電池電圧よりわずかに上位に調整され,最小プログラム可能なシステム電圧 (3.5Vのデフォルト) よりもずっと上です.バッテリーが完全に枯渇したり取り外されたりしても,システム電力は維持されます.また,ダイナミック・パワー・マネジメント (DPM) 機能も搭載されており,入力電流または電圧の限界に達した場合,自動的に充電電流を削減します.充電電流をゼロに減らした後に,システムの負荷が増加し続ける場合電力経路管理は,電池から電池の放電からシステムへの赤字を,システムの電力需要が満たされるまで供給します.これは補給モードと呼ばれます.入力源の過負荷を防止する.
充電サイクルの開始と終了は,ソフトウェア制御なしで実行できます.測定された電池電圧は,充電サイクルの3つの段階のいずれかに充電の開始段階を決定するために使用されます.充電電流が事前に設定された限界を下回り,バッテリーの電圧が充電限界を超えると,充電機能は自動的に充電サイクルを終了します.充電された電池の電圧が充電限界を下回ると,充電器は別の充電サイクルを開始します.
SGM41519には,電圧過電や電流過電の防護,バッテリー温度モニタリング,充電安全タイミング,熱停止,入力UVLOなどのいくつかの安全機能が備わっています.TSピンは,JEITAプロフィールに従って充電とブーストの両方のモードでバッテリー温度モニタリングと保護のためのNTCthermistorに接続されています.この装置には,電荷の電流が80°Cまたは120°C (選択可能) を超える場合,電荷の電流が減少する熱調節機能も搭載されています.
充電状態は,STAT出力と故障/状態ビットによって報告されます.故障が発生するとすぐに,主機に通知するためにnINT出力ピンにマイナスパルスが送信されます.BATFETリセットコントロールは,船から脱出モードまたは全システムリセットのためにnQONピンによって提供されます.SGM41519は緑色のTQFN-4×4-24Lパッケージで提供されています.
主要 な 特徴
● 高効率 1.5MHz 同期 バック 充電器
5V入力から1.02Aで93.8%の充電効率
9Vインプットから2Aで89.8%の充電効率
9V/12V入力に最適化 軽量負荷効率のために選択可能なPFMモード
● ブースト モード サポート
出力電圧範囲 4.85V から 5.3V
0.5Aで93.5%と1Aで92.2%のブースト効率
◎出力短回路保護
軽荷重操作のための選択可能なPFMモード
PMID_GD ピン制御 外部P-MOSFET 障害条件に対する保護
● 充電 と 増強 モード の 間 を 自動的に 切り替える
● USB や 高電圧 アダプター の 単一 入力
◎ 3.9V から 13.5V までの稼働入力電圧範囲
22V絶対最大入力電圧
プログラム可能な入力電流制限とダイナミックパワー管理 (IINDPM,100mAから3.2Aまで,100mAの解像度)
プログラム可能な入力電圧制限 (VINDPM) による最大電源追跡
バッテリーの電圧の追跡
● 26mΩ スイッチで電池の高放電効率
● 狭電圧直流 (NVDC) 電源経路管理
バッテリー が 完全 な 状態 で,あるいは 十分 耗っ て いる 状態 で,即座 に オン する
バッテリー補給モードでの理想的な二极管操作
● 船舶モード,目覚め,バッテリーFET制御による完全なシステムリセット能力
● 柔軟な自動運転とI2C操作モード
●完全統合スイッチ,電流感と補償
● 2.5μA 船舶モード 低電池流出電流
● 高度 の 精度
◎ ±0.5% 充電電圧規制 (8mV/ステップ)
◎1.38Aの電流調節
0.9A の入力電流の調節率 ±10%
● 安全
バッテリー温度センサー (充電/ブーストモード)
熱調節と熱停止
輸入電圧の下ロックアウト (UVLO)
輸入電圧過電 (ACOV) 防止
申請
スマートフォン,EPOS
ポータブル インターネット デバイス と アクセサリー
ポータブル インターネット デバイス と アクセサリー
簡素化図
ピン設定
ピン説明
製品選択ガイド
ピン設定
ピン説明
製品選択ガイド
| 部分番号 |
番号
シリアルセル
|
入力超電圧
保護基準
(V)
|
料金
電圧
(V)
|
VIN
ミニ
(V)
|
VIN
マックス
(V)
|
プログラム可能
流動
(mA)
|
停止
流動
VINから
(μA)
|
ステータス
指示
|
折りたたみ
流動
バッテリーから
(μA)
|
パッケージ
|
特徴 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM41509
|
1 |
Adj (デフォルト 5.65)
|
3.84 ~ 4608 |
3.9
|
5.5 |
0 ~ 5056
|
50 | そうだ | 25 |

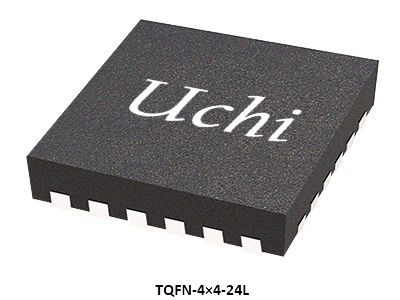

TQFN-4×4-24L
|
私は2C パワーパス管理付きの制御5A単細胞バッテリー充電器
|
|
SGM41510
|
1 |
ADJ (デフォルト 15.1)
|
3.84 ~ 4608 |
3.9
|
14
|
0 ~ 5120
|
50 |
そうだ
|
20 |
TQFN-4×4-24L
|
私は2C パワーパス管理付きの制御5A単細胞バッテリー充電器
|
|
SGM41511
|
1 | 6.5,10.5,14 | 3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 3000
|
45 |
そうだ
|
20 |
TQFN-4×4-24L
|
私は2C パワーパス管理付きの制御5A単細胞バッテリー充電器 |
|
SGM41512
|
1 |
6.5,10.5,14
|
3.848 ~ 4616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
そうだ
|
20 |
TQFN-4×4-24L
|
私は2C パワーパス管理付きの制御5A単細胞バッテリー充電器 |
|
SGM41512A
|
1 |
6.5,10.5,14
|
3.848 ~ 4616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
そうだ
|
20 |
TQFN-4×4-24L
|
私は2C パワーパス管理付きの制御5A単細胞バッテリー充電器 |
|
SGM41513/A/D
|
1 |
6.5,10.5,14
|
3.856 ~ 4624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
そうだ
|
8.5 |
TQFN-4×4-24L
|
3A パワーパス管理付きの単細胞バッテリー充電器
|
|
SGM41515/A/D
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
そうだ
|
8.5 |
TQFN-4×4-24L
|
3A パワーパス管理付きの単細胞バッテリー充電器
|
|
SGM41515E
|
11 |
6.5,10.5,14
|
3.856 ~ 4624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
そうだ
|
8.5 |
TQFN-4×4-24L
|
3A パワーパス管理付きの単細胞バッテリー充電器
|
|
SGM41516D
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 3780
|
55 |
そうだ
|
15 |
WLCSP-2.0×2.4-30B
|
3.78A パワーパス管理付きの単細胞バッテリー充電器
|
|
SGM41518
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 1260
|
40 |
そうだ
|
15 |
WLCSP-2.0×2.4-30B
|
1.26A パワーパス管理付きの単細胞バッテリー充電器
|
|
SGM41519
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
そうだ
|
8.5 |
TQFN-4×4-24L
|
3A パワーパス管理付きの単細胞バッテリー充電器
|
|
SGM41519A
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
そうだ
|
8.5 |
TQFN-4×4-24L
|
3A パワーパス管理付きの単細胞バッテリー充電器
|
|
SGM41521B
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5 |
0 ~ 3000
|
45 |
そうだ
|
20 |
TQFN-4×4-24L
|
私は2C パワーパス管理付きの制御5A単細胞バッテリー充電器 |
|
SGM41522
|
1 |
13.5
|
4. 1 ~ 445
|
4.2 | 13.2 |
0 ~ 2500
|
そうだ
|
4.5 |
TDFN-2×3-8BL
|
コンパクトスイッチ,安全で信頼性の高い充電と 2.5A スタンドアロンシングルセルバッテリー充電器
|
|
|
SGM41523
|
1 |
13.5
|
4. 1 ~ 445
|
4.2 | 13.2 |
0 ~ 2500
|
そうだ
|
4.5 |
TDFN-3×3-12L
|
コンパクトスイッチ,安全で信頼性の高い充電と 2.5A スタンドアロンシングルセルバッテリー充電器
|
|
|
SGM41524
|
1 |
5.67
|
4.2 ~ 45 |
3.5
|
5.5 |
300 ~ 2300
|
15 |
そうだ
|
<1.4
|
TDFN-2×3-8BL
|
コンパクト スイッチ Li+/ポリ バッテリー 充電器 安全で信頼性の高い充電
|
|
SGM41524C
|
1 | 5.67 | 4.2 ~ 45 | 3.5 | 5.5 |
300 ~ 2300
|
15 |
そうだ
|
<1.4
|
TDFN-2×3-8BL
|
コンパクト スイッチ Li+/ポリ バッテリー 充電器 安全で信頼性の高い充電
|
|
SGM41544/D
|
1 | 6.5,10.5,14.3 | 3.856 ~ 4624 | 3.9 |
14
|
0 ~ 5000
|
50 |
そうだ
|
13 |
TQFN-4×4-24L
|
5A パワーパス管理付きの単細胞バッテリー充電器
|
|
SGM41538/B
|
1 から 4
|
25.7
|
1.024 ~ 192
|
4.5
|
24
|
0 ~ 8128
|
50 |
そうだ
|
TQFN-4×4-28BL
|
SMBus ハイブリッド パワーブーストモード バッテリー充電制御器
|
|
|
SGM41575
|
1 から 4
|
7,12,22,26
|
3~18歳8
|
3.6
|
24
|
0 ~ 5000
|
287
|
そうだ
|
22
|
WLCSP-2.97×3.37-56B
|
私は2C 制御, 1-4 セル, 5A 完全統合 バックブースト バッテリー 充電器
|
