詳細情報 |
|||
| 順電圧 (E+ または E-): | 44V | 逆電圧 (E+ から E-): | -20V |
|---|---|---|---|
| UTDFN-2×2-2L、θJA: | 206℃/W | UTDFN-2×2-4L、θJA: | 90℃/W |
| 接合部温度: | +150℃ | ストレージ温度範囲: | -65℃への+150℃ |
| 鉛の温度（、10sはんだ付けすること）: | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
| ハイライト: | 2端子温度センサIC,高精度電流出力センサ,保証付き温度センサ集積回路 |
||
製品の説明
2端末,高精度,電流出力温度センサー 集積回路IC
SGM446は2つの端末の温度センサーで 絶対温度に比例する出力電流を持っています4Vから35Vの電源電圧範囲で1μA/Kを通過する常流および高阻力調節器として考えることができます.SGM446は298.2K (+25°C) の 298.2μA出力電流に校正されています.従来の電気温度センサーと比較して,SGM446は抵抗測定回路を必要としません.線形化回路温度補償,流量測定,離散構成要素相関,絶対温度に比例する偏差SGM446の高阻力電流出力は,特に長い線路では,電圧低下に敏感にならないようにします.遠隔センサーのアプリケーションに特に適しています.SGM446のマルチプレックス化は,CMOSマルチプレクサーを通した電流を切り替えるか,ロジックゲートを通した供給電圧を切り替える事で達成される.SGM446は,緑色UTDFN-2×2-2LとUTDFN-2×2-4Lパッケージで提供されています.-55°Cから+150°Cの温度範囲で指定されている.
主要 な 特徴
● 2 つ の 端末 装置:電圧 から 電流
● 直線電流出力: 1μA/K
● カリブレーションエラー: ±2°C
● 優れた線形性: 全温度範囲で ±0.6°C
● 供給 電圧 の 範囲 は 広く 4V から 35V
● 動作 温度 範囲: -55°C から +150°C
● グリーン UTDFN-2×2-2LとUTDFN-2×2-4Lパッケージで入手可能
申請
温度 感知 と 補償
産業用温度測定
熱対冷接点補償
リモート温度センサー
産業用温度測定
熱対冷接点補償
リモート温度センサー

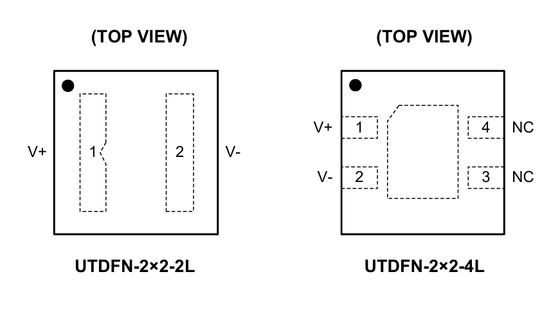

ピン設定
ピン記述
製品選択ガイド
|
装置の種類
|
部分番号 |
インターフェース
|
Vcc
(V)
|
テンプレート解像度
マックス (ビット)
|
ローカルセンサー精度
マックス (±°C)
|
停止
流動
(μA)
|
アドレス
|
静か
流動
(μA)
|
運用
温度
範囲 (°C)
|
遠隔チャンネル
(#)
|
パッケージ
|
特徴 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
地元と遠隔
|
SGM446 |
アナログ出力
|
4~35 | -55歳°C+150まで°C: -5~2 | 298.2 | -55歳°C+150まで | 0 |
UDFN-2×2-2L,UTDFN-2×2-4L
|
2端末,高精度,電流出力温度センサー
|
|||
|
ロカ
|
SGM447 |
アナログ出力
|
1.5~55 |
-20歳°C+85まで°C2つ目は5
-55歳°C+150まで°C3つ目5
|
3 | -55歳°C+150まで | 0 |
WLCSP-0.8×0.8-4B-A
|
クラス-AB出力を持つ二重獲得アナログ温度センサー
|
|||
| 地元と遠隔 | SGM448 |
アナログ出力
|
2.7~10 |
+25°Cポイント: 1
-55歳°C+125まで°C2 について
|
26 | -55歳°C+150まで | 0 |
SOT-23
|
低電力,高精度 アナログ出力温度センサー
|
|||
| 地元と遠隔 | SGM449 |
アナログ出力
|
2.7~10 |
+25°Cポイント: 1
-55歳°C+125まで°C2 について
|
26 | -55歳°C+150まで | 0 |
SOT-23
|
低電力,高精度 アナログ出力温度センサー
|
|||
| ロカ | SGM450 |
アナログ出力
|
2.3~5.5 |
-40歳°C+150まで°C2 について
|
7.5 | -40歳°C+150まで | 0 |
SC70-5,SOT-23
|
低電力,高精度 アナログ出力温度センサー | |||
| 地元と遠隔 | SGM451 |
私は2C についてSMBus |
3.0~55 | 12 |
-40歳°C+85まで°C0 でした8
-40歳°C+125まで°C: 1.2
|
<10 | 8 | 122 | -40歳°C+125まで | 1 |
TDFN-2×2-8BL
|
±1°Cローカル・リモート・温度センサーザ-因数分解とオフセット修正
連続抵抗消去とプログラム可能なデジタルフィルター
|
| ロカ | SGM452 |
私は2C について |
2.7~5.5 | 12 |
-40歳°C+85まで°Cポイント: 1
-55歳°C+125まで°C: 1.2
|
<3> | 8 | 49 | -55歳°C+125まで | 0 |
SOIC-8,MSOP-8
|
デジタル温度センサーと熱監視器2C インターフェース
|
| ロカ | SGM457 |
私は2C について |
1.6~5.5 | 12 |
-40歳°C+125まで°C2 について
|
<2.5 | 8 | 14 | -40歳°C+150まで | 0 |
SOT-563-6
|
低電源・低電圧デジタル温度センサー
|
| ロカ | SGM458 | 私は2C についてSMBus | 1.6~5.5 | 12 | -55歳°C+125まで°Cポイント: 1 | <2.5 | 8 | 2.9 | -55歳°C+125まで | 0 |
WLCSP-0.85×0.85-4B
|
低電源・低電圧デジタル温度センサー
|
| ロカ | SGM459 | 私は2C について | 2.7~5.5 | 12 | -55歳°C+125まで°C: 1.2 | <3> | 8 | 49 | -55歳°C+125まで | 0 |
TDFN-2×2-8AL
|
デジタル温度センサーと熱監視器2C インターフェース
|
| ロカ | SGM460 | 私は2C についてSMBus | 1.6~5.5 | 12 | -40歳°C+125まで°C0 でした75 | <1 | 8 | 3.2 | -40歳°C+125まで | 0 |
WLCSP-0.77×1.17-6B
|
低電力,デジタル温度センサー,二線連続インターフェース
|
統合回路 (IC) は,小型化,低消費電力,高い性能,高い信頼性を提供する現代電子機器の基盤として機能しています.消費電子機器に広く使用されています産業用アプリケーション,通信,自動車電子機器,医療機器,航空宇宙/防衛システム
工業自動化,新エネルギー,自動車,通信,コンピューティング,消費者電子機器と医療機器のアプリケーション.
このソリューションは,温度伝達器の集積回路の適用を示しています.適切な製品を選択するための支援のために,当社の技術サポートチームに連絡してください.
