詳細情報 |
|||
| 電源電圧 VCCA、VCCBRange: | -0.3Vへの6V | 入力電圧範囲、VI(1): | -0.3Vへの6V |
|---|---|---|---|
| 入れられたクランプ流れ、IIK (VI < 0): | -50mA | 出力クランプ電流、IOK (VO < 0): | -50mA |
| 連続的な出力電流、IO: | ±50mA | 接合部温度: | +150℃ |
| ストレージ温度範囲: | -65℃への+150℃ | 鉛の温度(、10sはんだ付けすること): | +260℃ |
| HBM: | 4000V | mm: | 400V |
| ハイライト: | 1ビットの双方向電圧レベル変換器,自動方向感知論理IC,高功率MOSFET電圧変換器 |
||
製品の説明
ロジック IC 自動方向検知機能付き 1 ビット双方向電圧レベル変換器
SGM4554 は、2 つの独立した構成可能な電源ラインを備えた 1 ビット、非反転、双方向電圧レベル変換器です。 A ポートと B ポートは、それぞれ VCCA 電源と VCCB 電源を追跡します。供給電圧範囲はAポートで1.2V~5.0V、Bポートで1.65V~5.5Vです。このデバイスは、異なる電圧ノード (1.2V、1.5V、1.8V、2.5V、3.3V、5V を含む) 間の双方向変換機能を提供します。SGM4554 には、出力状態を制御する出力イネーブル (OE) 機能があります。 OE が Low になると、すべての出力がハイ インピーダンス状態になります。 OE はプルダウン抵抗を介して GND に接続する必要があり、最小抵抗値はドライバの電流源能力によって異なります。SGM4554 は、Green UTDFN-1.45×1-6L および SC70-6 パッケージで入手できます。 -40℃~+85℃の周囲温度範囲で動作します。
主な特長
●電源電圧範囲(VCCA≦VCCB)
ポート: 1.2V ~ 5.0V
Bポート: 1.65V~5.5V
● VCCA または VCCB 分離をサポート
VCCA または VCCB が Low の場合、デバイスはパワーダウン モードに入ります
● VCCA を基準とする OE 入力回路
● 部分パワーダウン機能をサポート
● プッシュプル出力をサポート
● 低消費電力
●動作温度範囲 -40℃~+85℃

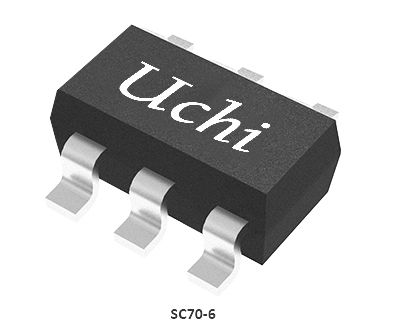

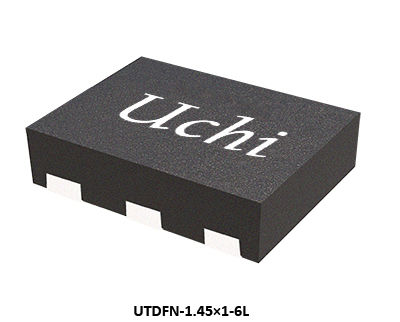

● グリーンの UTDFN-1.45×1-6L および SC70-6 パッケージで入手可能
アプリケーション
ユニバーサル非同期レシーバー/トランスミッター
汎用 I/O (GPIO)
汎用 I/O (GPIO)
代表的な用途
ピン配置
ピン説明
製品選択ガイド
|
翻訳者
あたり
パッケージ
|
部品番号 |
データ
レート
(Mbps)
|
Vcc
(V)
|
VL
範囲
(V)
|
VCCA
範囲
(V)
|
VCCB
範囲
(V)
|
双方向
|
VCC
シャットダウン
I/O状態
|
ICCをシャットダウンする
マックス
(μA)
|
論理
出力
|
パッケージ
|
特徴 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1.2~5.0 | 1.65~5.5 | はい | ハイゼット | 10 | プッシュプル |
SC70-6、UTDFN-1.45×1-6L
|
GPIOレベルシフタ
|
||
| 1 | SGM4555 | 2.7~5.5 | 1.4~5.5 | はい | 低い |
TQFN-2×2-12L、TQFN-3×3-16L
|
カードインターフェース
|
|||||
| 2 | SGM4556 | 100 | 1.2~5.0 | 1.65~5.5 | はい | ハイゼット | 10 | プッシュプル |
SOT-23-8、XTDFN-1.4×1-8L
|
GPIOレベルシフタ
|
||
| 2 | SGM4558 | 2.7~5.5 | 1.4~5.5 | はい | 低い | 2 |
XTDFN-1.35×1-8L
|
SIM/スマートカードインターフェイス
|
||||
| 1 | SGM4560 | 3.3~5.5 | 1.6~5.5 | はい | 低い | 8 |
TSSOP-14
|
CAカードインターフェース
|
||||
| 1 | SGM4561 | 5.0~5.5 | 1.6~5.5 | はい | 低い |
MSOP-10
|
HDMIインターフェース
|
|||||
| 4 | SGM4563 | 100 | 1.2~5.5 | 1.65~5.5 | いいえ | ハイゼット | 5 | プッシュプル |
SOIC-14、UTQFN-1.8×1.8-12L
|
SPIバスまたはUARTインターフェイス
|
||
| 4 | SGM4564 | 100 | 1.2~5.5 | 1.65~5.5 | はい | ハイゼット | 12/9 | プッシュプル |
SOIC-14、UTQFN-1.8×1.8-12L、TQFN-2×2-12L
|
GPIOレベルシフタ
|
||
| 1 | SGM4565 | 1.08~1.98 | 1.62~3.6 | はい | 低い | オープンドレイン |
UTQFN-1.8×1.4-10L、WLCSP-1.06×1.06-9B
|
SIM カード インターフェイス レベル トランスレーター
|
||||
| 6 | SGM4566 | 100 | 1.2~5.5 | 1.65~5.5 | はい | ハイゼット | 12/9 | プッシュプル |
TSSOP-16、TQFN-2.6×1.8-16L
|
GPIOレベルシフタ
|
||
| 8 | SGM4568 | 100 | 1.2~5.5 | 1.65~5.5 | はい | ハイゼット | 12/9 | プッシュプル |
TSSOP-20、TQFN-3×3-20L
|
GPIOレベルシフタ
|
||
| 4 | SGM4570Q | 24時間365日 | 1.65~3.6 | 2.3~5.5 | はい | ハイゼット | オープンドレイン/プッシュプル |
TSSOP-14
|
車載用、オープンドレイン、デュアル電源変換トランシーバー
|
|||
| 4 | SGM4573 | 24時間365日 | 1.65~3.6 | 2.3~5.5 | はい | ハイゼット | オープンドレイン/プッシュプル |
TSSOP-14、TQFN-3.5×3.5-14AL
|
オープンドレイン、デュアル電源変換トランシーバー
|
|||
| 4 | SGM4574 | 24時間365日 | 1.65~5.5 | 2.3~5.5 | はい | ハイゼット | オープンドレイン/プッシュプル |
SOIC-14、UTQFN-1.8×1.8-12L、TQFN-2×2-12、TQFN-3.5×3.5-14AL
|
GPIOレベルシフタ
|
|||
| 6 | SGM4576 | 24時間365日 | 1.65~5.5 | 2.3~5.5 | はい | ハイゼット | オープンドレイン/プッシュプル |
TQFN-2.6×1.8-16L
|
GPIOレベルシフタ
|
|||
| 8 | SGM4578 | 24時間365日 | 1.65~5.5 | 2.3~5.5 | はい | ハイゼット | オープンドレイン/プッシュプル |
TSSOP-20、TQFN-3×3-20L
|
GPIOレベルシフタ
|
|||
| 15 | SGM4590 | 2.5~5.5 | いいえ |
TQFN-4×4-32L
|
GOAパネル15チャンネルレベルシフター
|
|||||||
| 4 | SGM4T245 | 1.2~5.0 | 1.2~5.0 | はい | ハイゼット | プッシュプル |
TSSOP-16、TQFN-2.6×1.8-16L
|
4 ビットデュアル電源変換トランシーバー
|
||||
| 8 | SGM8T245 | 1.2~5.0 | 1.2~5.0 | はい | ハイゼット | プッシュプル |
TSSOP-24、TQFN-5.5×3.5-24L
|
8ビットデュアル電源変換トランシーバー
|
||||
| 8 | SGM8T245S | 1.2~5.5 | 1.2~5.5 | はい | ハイゼット | プッシュプル |
TSSOP-24、TQFN-5.5×3.5-24L
|
8ビットデュアル電源バストランシーバー
|
集積回路 (IC) は現代のエレクトロニクスの基盤として機能し、小型、低消費電力、強力なパフォーマンス、および高い信頼性を提供します。これらは、家庭用電化製品、産業用アプリケーション、通信、自動車用電子機器、医療機器、航空宇宙/防衛システムで広く使用されています。
ウチ エレクトロニクスは、産業オートメーション、新エネルギー、自動車、通信、コンピューティング、家庭用電化製品、医療機器アプリケーション向けに、高性能アナログおよびミックスド シグナル処理ソリューションを提供しています。
このソリューションは、デジタル出力モジュールの集積回路アプリケーションを示します。適切な製品の選択については、当社のテクニカル サポート チームにお問い合わせください。
