詳細情報 |
|||
| 供給電圧範囲 (DC): | -0.3Vへの6V | アナログおよびデジタル入力/出力電圧範囲: | -0.3V～VCC+0.3V |
|---|---|---|---|
| チャネルごとの出力電流: | 40mA (最大) | 接合部温度: | +150℃ |
| ストレージ温度範囲: | -65℃への+150℃ | 鉛の温度（、10sはんだ付けすること）: | +260℃ |
| HBM (SSOP-28): | 8000V | HBM (TSSOP-28): | 7000V |
| CDM: | 2000V | mm: | 400V |
| ハイライト: | 12入力のビデオスイッチマトリックスIC,ドライバー付きの9出力ビデオスイッチ,バイアス回路を持つ統合回路 |
||
製品の説明
出力ドライバ、入力クランプ、およびバイアス回路を備えた 12 入力、9 出力ビデオ スイッチ マトリックス集積回路 IC
SGM6501 は、12 入力チャンネルと 9 出力チャンネルを備えたビデオ スイッチ マトリクスです。このアーキテクチャにより、12 個の入力のいずれかを 9 個の出力のいずれかにルーティングでき、1 つの入力から 1 つの出力へ、または 1 つの入力から複数の出力への切り替えがサポートされます。ルーティングマップはI2C互換のシリアルインタフェースで構成されています。SGM6501は入力クランプ機能とバイアス回路を備えており、I2Cインタフェースにより入力クランプまたはバイアスモードを選択できます。一体型クランプは各入力に対応しています。この機能は、ビデオ出力の同期レベルを約 600mV に設定することです。同期信号 (Chroma、Pb、Pr) が存在しない場合、入力は入力電圧範囲の中心である約 1.3 V でバイアスされます。SGM6501 は緑色の SSOP-28 および TSSOP-28 パッケージで入手可能です。 -40℃～+85℃の周囲温度範囲で動作します。
主な特長
● 単一電源電圧範囲: 3.1V ～ 5.5V
●12×9クロスポイントスイッチマトリックス
● 標準解像度 (SD)、プログレッシブスキャン (PS)、および高解像度 (HD) ビデオをサポート
● -3dB帯域幅: 84MHz
●低クロストーク: 1MHzで-74dB
●プログラム可能なゲインオプション:6dB、7dB、8dB、または9dB
●入力バイアス回路と入力クランプ機能
● I2Cシリアルインターフェースをサポート
● 二重負荷 75Ω 出力ドライバー
● AC または DC 結合された入力と出力

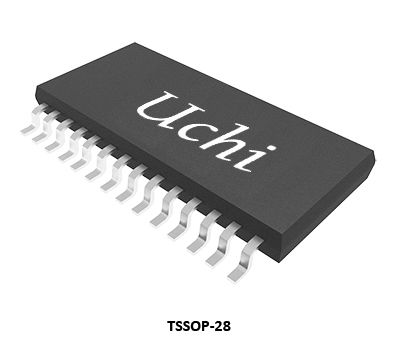

● グリーンの SSOP-28 および TSSOP-28 パッケージで利用可能
アプリケーション
セキュリティと監視
テレビとハイビジョン
車載エンターテイメントシステム
メディアセンター
ビデオルーティング
ケーブルおよび衛星セットトップ ボックス
テレビとハイビジョン
車載エンターテイメントシステム
メディアセンター
ビデオルーティング
ケーブルおよび衛星セットトップ ボックス
ピン構成とピンの説明
製品選択ガイド
| 部品番号 | タイプ |
Vcc
(V)
|
帯域幅
@-3dB
(MHz)
|
コントロール
インタフェース
|
ロン
(Ω)
|
ロン
平面度
(Ω)
|
CON
(pF)
|
コフ
CS/CD
(pF)
|
クロストーク
タイプ
(dB)
|
電荷注入
タイプ
(PC)
|
パッケージ
|
特徴 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12×9 | 3.1～5.5 | 84 |
私2C |
-74 |
SSOP-28、TSSOP-28
|
12×9、バッファ付き
|
|||||
| SGM6502 | 8×6 | 3.1～5.5 | 88 |
私2C |
-77 |
TSSOP-24
|
8×6、バッファ付き
|
|||||
| SGM6503 | 1.8～5.5 | 400 |
I/O |
3.5/0.45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
SIM I/F交換
|
|||
| SGM6504 | (2:2)×4 | 1.8～5.5 | 400 | I/O | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2、パッシブ スワップ
|
|
| SGM6505 | (1:2)×6 | 2~5 | 450 | I/O | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |

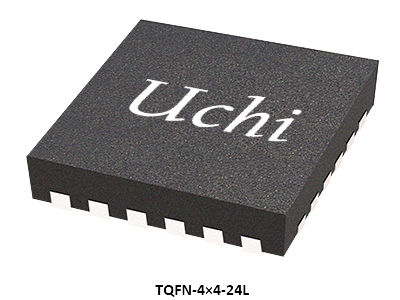

TSSOP-24、TQFN-4×4-24L
|
6 チャンネル 1:2 マルチプレクサ
|
| SGM6510 | 16×4 | 2.7～5.5 | 120 | 私2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28、TQFN-4×4-28L
|
16×4、パッシブ
|
|
| SGM6511 | 16×8 | 2.7～5.5 | 120 | 私2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L、LQFP-7×7-32L
|
16×8、パッシブ
|
|
| SGM6512 | 1:16 | 3.3～13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | -70 | 25 |
TQFN-5×5-32L、TSSOP-28
|
1:16、マルチプレクサー
|
| SGM6513 | (1:8)×2 | 3.3～13.2 | 135 | I/O | 24 | 12 | 50 | 8/36 | -70 | 25 |
TQFN-5×5-32L、TSSOP-28
|
デュアル 1:8、マルチプレクサー
|
| SGM6514 | 16×8 | 2.7～5.5 | 250 | 私2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
高速、16×8、パッシブ、I2Cインターフェース
|
|
| SGM6515 | 1:8 | 3.3～13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | -70 | 25 |
TSSOP-16
|
1:8、マルチプレクサ
|
| SGM6516 | 16×8 | 4.5～13.2 | 45 | I/O | 40 | 65 | 25 | -47 |
LQFP-10×10-44L
|
16×8、パッシブ
|
||
| SGM65231 | SPST×8 | 2.3～3.6 | 500 | I/O | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L、TSSOP-20
|
8 ビット SPST、低電圧、高帯域幅バス スイッチ
|
|||
| SGM65232 | (1:2)×32 | 3.3～5 | 100 | I/O | 11 | 26 | 13 | -60 |
LQFP-14×14-100L
|
高速、32 ビット 2:1 バス マルチプレクサ
|
||
| SGM6533 | (1:3)×3 | 2.5～5.5 | 350 | I/O | 7 | -60 |
TQFN-3×3-20L、TSSOP-20
|
高速、3-1:3 マルチプレクサ
|
||||
| SGM7220 | タイプC | 2.7～5 | I/O、私2C |
UTQFN-1.6×1.6-12L
|
USB Type-C 構成、チャネル ロジックおよびポート制御
|
|||||||
| SGM7232 | (1:3)×2 | 2.7～4.3 | 380/400 | I/O | 4/9 | 18 | 7 | -90 |
UTQFN-2.2×1.4-12L
|
高速、2-1:3 マルチプレクサ
|
||
| SGM7300A/B | 2:1 | 3.0～3.6 | 9000/12000 | I/O | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
3.3V、差動 2 チャンネル、2:1 マルチプレクサ/デマルチプレクサ スイッチ
|
集積回路 (IC) は現代のエレクトロニクスの基盤として機能し、小型、低消費電力、強力なパフォーマンス、および高い信頼性を提供します。これらは、家庭用電化製品、産業用アプリケーション、通信、自動車用電子機器、医療機器、航空宇宙/防衛システムで広く使用されています。
ウチ エレクトロニクスは、産業オートメーション、新エネルギー、自動車、通信、コンピューティング、家庭用電化製品、医療機器アプリケーション向けに、高性能アナログおよびミックスド シグナル処理ソリューションを提供しています。
このソリューションは、サーバー システムにおける集積回路の応用を示しています。適切な製品の選択については、当社のテクニカル サポート チームにお問い合わせください。
