詳細情報 |
|||
| 供給電圧: | -0.3Vへの6V | 入力電圧: | VSS - 0.3V ～ VDD + 0.3V |
|---|---|---|---|
| 最小負荷インピーダンス (RL): | 600Ω | ENへのGND: | -0.3VへのVDD + 0.3V |
| 接合部温度: | +150℃ | ストレージ温度範囲: | -65℃への+150℃ |
| 鉛の温度（、10sはんだ付けすること）: | +260℃ | HBM: | 4000V |
| CDM: | 1000V | mm: | 300V |
| ハイライト: | 2Vrmsから3VrmsまでのラインドライバーIC,調整可能な加益集成回路,高功率MOSFETラインドライバー |
||
製品の説明
ゲイン調整可能な集積回路ICを備えたキャップレス2Vrmsから3Vrmsラインドライバ

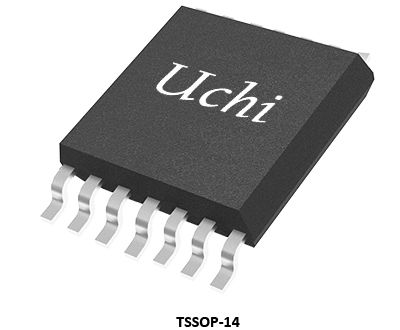

SGM8902 は、2Vrms ～ 3Vrms のポップ/クリックフリーのステレオ ライン ドライバーです。このデバイスは単電源アプリケーションに最適です。キャップレス設計により、出力 DC ブロッキング コンデンサが不要になり、部品点数が減り、低コストになります。SGM8902 は差動入力を備え、3.3V 電源電圧で 2.5kΩ 負荷に 2Vrms を駆動することができます。内蔵のシャットダウン制御は、ポップ/クリックのないオン/オフ制御にも役立ちます。ゲインは、外部ゲイン設定抵抗を介してユーザーが±1V/V～±10V/Vの範囲で設定でき、これによりSOCおよびDACのコンバータを補完する2次ローパスフィルタの実装も可能になります。SGM8902には電源が必要ありません。統合されたチャージ ポンプは、クリーンでポップ/クリックのないグランド オフセットを提供する 2Vrms 出力の負の電源レールを生成します。SGM8902 は、Green TSSOP-14 パッケージで提供されます。 -40℃～+85℃の周囲温度範囲で動作します。
主な特長
●電源電圧範囲：3V～5.5V
● 2.5kΩ負荷への出力電圧
3.3V 電源電圧で 2Vrms
5V 電源電圧で 3Vrms
●キャップレス構造
ポップ/クリックフリー
出力DCブロッキングコンデンサを排除
フラットな周波数応答を実現
● 差動入力
● 低ノイズとTHD
SNR = 114dB (標準)
VN = 5.5μVrms (TYP)
THD+N = 0.001% (f = 1kHz)
●動作温度範囲 -40℃～+85℃
● 緑色の TSSOP-14 パッケージで入手可能
アプリケーション
液晶テレビ
セットトップボックス
ホームシアター
ブルーレイ DVD プレーヤー
セットトップボックス
ホームシアター
ブルーレイ DVD プレーヤー
代表的な動作回路
ピン配置
ピン配置
製品選択ガイド
| 部品番号 | 出力電圧
RL = 2.5kΩ
THD = 1%、VCC = 5.0V
|
出力電圧
RL = 2.5kΩ
THD = 1%、VCC = 3.3V
|
ステレオ
または
単核症
|
Vcc
(V)
|
ディファレンシャル
入力
|
シャットダウン
論理
|
シャットダウン
現在
(μA)
|
クリックポップ
抑制
|
パッケージ
|
特徴 |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3.05Vms | 2.05Vms | ステレオ | 3.0～5.5 | はい |
アクティブロー
|
130 | はい |
TSSOP-14
|
600Ωオーディオラインドライバー
|
| SGM8903 | 3.05Vms | 2.05Vms | ステレオ | 3.0～5.5 | はい | アクティブロー | 130 | はい |
TSSOP-14
|
600ΩUVP機能付きオーディオラインドライバー
|
| SGM8904 | 3.05Vms | 2.05Vms | ステレオ | 3.0～5.5 | いいえ | アクティブロー | 130 | はい |
MSOP-10
|
600ΩUVP機能付きオーディオラインドライバー
|
| SGM8905 | 3.05Vms | 2.05Vms | ステレオ | 3.0～5.5 | いいえ | アクティブロー | 130 | はい |
MSOP-10 (露出パッド)
|
600ΩUVP機能付きオーディオラインドライバー |
| SGM8909 | 3.05Vms† | 2.05Vms† | ステレオ | 3.0～5.5 | いいえ | アクティブロー | 3400 | はい | TSSOP-14 |
電源オン/オフ タイミング制御付きオーディオ ライン ドライバー
|
| SGM89000 | 2.05Vms | ステレオ | 3.0～5.5 | はい | アクティブロー | 130 | はい | TSSOP-14 | 600ΩUVP機能付きオーディオラインドライバー | |
| SGM89111 | 3.05Vms | 2.05Vms | ステレオ | 3.0～5.5 | はい | アクティブロー | はい | TSSOP-20 |
オーディオラインドライバーとビデオドライバー
|
|
| SGM89112 | 3.05Vms | 2.05Vms | ステレオ | 3.0～5.5 | いいえ | アクティブロー | はい | TSSOP-16 | オーディオラインドライバーとビデオドライバー |
注: † RL= 600Ω
