詳細情報 |
|||
| カソード電圧 (1)、VKA: | 40V | SOIC-8、θJA: | 126℃/W |
|---|---|---|---|
| SOT-23、θJA: | 245℃/W | SOT-23-5、θJA: | 210℃/W |
| SOT-89-3、θJA: | 71℃/W | SC70-6、θJA: | 210℃/W |
| 接合部温度: | +150℃ | ストレージ温度範囲: | -65℃への+150℃ |
| 鉛の温度（、10sはんだ付けすること）: | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
製品の説明
高精度プログラマブルリファレンス集積回路 IC

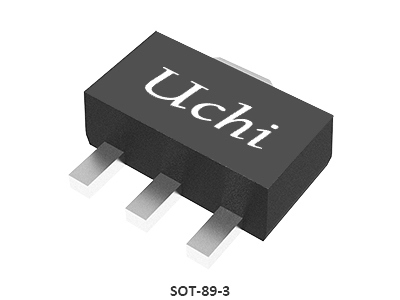

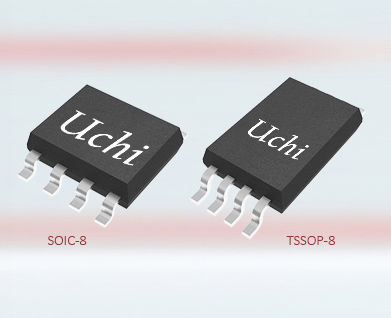

SGM431x は、多くのアプリケーションで使用できる高精度プログラム可能なシャント電圧リファレンスです。これは、すべての容量性負荷の下でも安定性を保つことができる 3 端子調整可能な出力デバイスです。出力電圧を VREF ～ 36V の間の任意の値に設定するには、アプリケーションで 2 つの外部抵抗が必要です。すべてのバージョンの最大動作電流は 100mA です。SGM431x は、低ダイナミック インピーダンス、低ノイズ、および低い温度係数を備えており、幅広い動作温度にわたって安定した出力電圧を保証します。 そして流れ。これらの高性能により、高精度オーディオ コンポーネントやフライバック スイッチング電源などの複数のアプリケーションに非常に適しています。SGM431 は、Green SOIC-8、SOT-23、SOT-89-3、SOT-23-5、および SC70-6 パッケージで入手可能です。 SGM431B は、Green SOIC-8、SOT-23、SOT-89-3、および SOT-23-5 パッケージで入手可能です
主な特長
● 調整可能な出力電圧: VREF ～ 36V
●シンク電流能力：1mA～100mA
● +25℃における基準電圧許容差:
SGM431: 1% (標準グレード)
SGM431B: 0.5% (B グレード)
●出力インピーダンス：0.1Ω(TYP)
●温度ドリフト：5mV（TYP）
● 容量性負荷時の高い安定性
●低出力ノイズ
●動作温度範囲 -40℃～+125℃
● SGM431 は、Green SOIC-8、SOT-23、SOT-89-3、SOT-23-5、および SC70-6 パッケージで入手可能です。
● SGM431B は、Green SOIC-8、SOT-23、SOT-89-3、および SOT-23-5 パッケージで提供されます。
アプリケーション
ポータブル、バッテリー駆動の機器
電圧監視
フライバックスイッチング電源
計装
製品テスト
精密オーディオコンポーネント
電圧監視
フライバックスイッチング電源
計装
製品テスト
精密オーディオコンポーネント
代表的な用途
ピン配置
ピン配置
製品選択ガイド
| 部品番号 |
Vo
(V)
|
参照 電圧
|
初期精度
|
音声広告
最小(V)
|
VO調整
最大(V)
|
規制のためのIZ
最小 (μA)
|
温度
係数
最大(ppm/℃)
|
オペレーティング
温度
範囲(℃)
|
IOUT/IKA
最大 (mA)
|
パッケージ
|
特徴 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM431 | 2.5 | 調整 | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 ～ +125
|
100 |
SOIC-8、SOT-23、SOT-89-3、SOT-23-5、SC70-6
|
調整可能な高精度シャントレギュレータ
|
| SGM431VB | 1.24 | 調整 | 0.5 | 1.24 | 18 | 65 |
-40 ～ +125
|
70 |
SOT-23
|
調整可能な高精度シャントレギュレータ
|
|
| SGM432 | 2.5 | 調整 | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 ～ +125
|
100 |
SOT-89-3、SOT-23、SOT-23-5
|
調整可能な高精度シャントレギュレータ
|
| SGM4025 | 1.25、2.048 |
修理済み
|
0.1 | 230† | 30 |
-40 ～ +125
|
10 |
UTQFN-1.5×1.5-8L
|
30ppm/℃、230μA、CMOS 電圧リファレンス
|
||
| SGM4027 | 2.048、2.5 |
修理済み
|
0.1 | 245† | 35 |
-40 ～ +125
|
10 |
SOT-23
|
35ppm/℃、245μA、CMOS 電圧リファレンス
|
||
| SGM4029 | 2.5、3.0、4.096 |
修理済み
|
0.1 | 1450† | 10 |
-40 ～ +125
|
10 |
SOIC-8
|
低ノイズ、低ドリフト、高精度の電圧リファレンス
|
||
| SGM4040B |
2.5 |
修理済み
|
0.2 | 48 |
20†
|
-40 ～ +125
|
15† |
SOT-23
|
マイクロパワー、高精度シャント電圧リファレンス
|
||
| SGM4051C | 1.2、調整 |
固定、調整
|
0.5 | 1.206 | 10 | 45 | 20† |
-40 ～ +125
|
12† |
SC70-5、SOT-23
|
マイクロパワー、高精度シャント電圧リファレンス
|
注: † 25℃での代表値
集積回路 (IC) は現代のエレクトロニクスの基盤として機能し、小型、低消費電力、強力なパフォーマンス、および高い信頼性を提供します。これらは、家庭用電化製品、産業用アプリケーション、通信、自動車用電子機器、医療機器、航空宇宙/防衛システムで広く使用されています。
ウチ エレクトロニクスは、産業オートメーション、新エネルギー、自動車、通信、コンピューティング、家庭用電化製品、医療機器アプリケーション向けに、高性能アナログおよびミックスド シグナル処理ソリューションを提供しています。
このソリューションは、基地局の RF 電源ボードにおける集積回路の応用を示しています。適切な製品の選択については、当社のテクニカル サポート チームにお問い合わせください。
