詳細情報 |
|||
| VCC: | -0.3V～6.5V | 入れられた電圧範囲、VIN: | -0.3V～VCC+0.3V |
|---|---|---|---|
| SOIC-16: | 90℃/W | TSSOP-16: | 120℃/W |
| 接合部温度: | +150℃ | ストレージ温度範囲: | -65℃への+150℃ |
| 鉛の温度（、10sはんだ付けすること）: | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
製品の説明

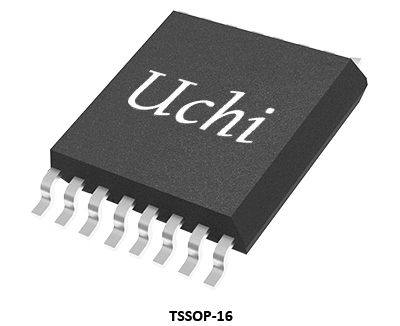

8チャンネル、8ビットデジタル-アナログコンバータ、出力オペアンプ内蔵IC
SGM5347-8は、出力アンプを備えた8チャンネルの8ビットデジタル-アナログコンバータ（DAC）を特徴としています。出力アンプは、高電流駆動能力を提供します。デジタルデータはシリアルリンクバスを介して入力されます。必要な制御線は3本のみで、カスケード接続を使用できます。SGM5347-8はデイジーチェーン機能を提供し、単一のシリアルインターフェースを使用して複数のSGM5347-8を同時に更新できます。SGM5347-8は、グリーンSOIC-16およびTSSOP-16パッケージで利用できます。-40℃〜+125℃の周囲温度範囲で動作します。
主な特徴
• 低消費電力（0.5mW/CH）
• 8チャンネルの8ビットDACを統合
• 内蔵アナログ出力アンプ：短絡電流制御によるシンク/ソース電流
• デイジーチェーン動作
• 8チャンネル出力の同時更新
• 独立したチャネルパワーダウン機能 0.6μA（TYP）パワーダウンモードのICC
• D/A変換の範囲は、MCUインターフェースとオペアンプの電源とDACの電源を分離することにより、個別に設定できます
• 3V MCUで直接制御可能
• パワーオンリセット：出力はGNDにリセット
• シリアルデータ入力：最大2.5MHz動作
• 電源電圧範囲：2.8V〜5.5V
• グリーンSOIC-16およびTSSOP-16パッケージで利用可能
アプリケーション
高インピーダンスセンサー
精密計測
フォトダイオードアンプ
位相同期ループフィルタ
ハイエンド、プロフェッショナルオーディオ
医療
ATE
DAC出力アンプ
精密計測
フォトダイオードアンプ
位相同期ループフィルタ
ハイエンド、プロフェッショナルオーディオ
医療
ATE
DAC出力アンプ

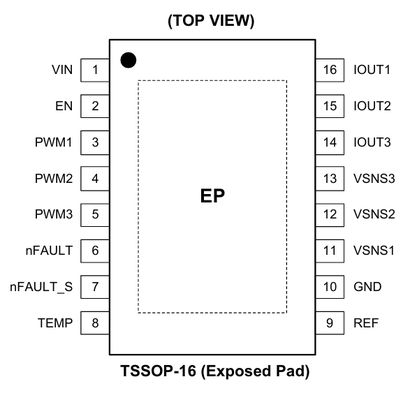

ピン 構成
製品選択ガイド
| 部品番号 |
分解能
(ビット)
|
更新レート
(SPS)
|
出力
チャンネル |
出力電圧
範囲
(V)
|
リファレンス
|
VDD
(V)
|
INL
(LSB)
|
DN
(LSB) |
オフセットエラー
(mV)
|
ゲインエラー
(% of FSR)
|
ゲインドリフト
(ppm/℃）
|
出力セトリング時間
(μs)
|
動作
IQ
(μA)
|
パワーダウン
IQ
(μA)
|
動作
温度
範囲（℃）
|
パッケージ
|
特徴 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90K | 8 |
0〜VREF
|
外部
|
2.8〜5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40〜+125
|
SOIC-16、TSSOP-16
|
8チャンネル、8ビットDAC、出力オペアンプ
|
| SGM5347-10 | 10 | 83K | 8 |
0〜VREF
|
外部
|
2.8〜5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40〜+125
|
SOIC-16、TSSOP-16
|
8チャンネル、10ビットDAC、出力オペアンプ
|
| SGM5347-12 | 12 | 77K | 8 |
0〜VREF
|
外部
|
2.8〜5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40〜+125
|
SOIC-16、TSSOP-16
|
8チャンネル、12ビットDAC、出力オペアンプ
|
| SGM5348-8 | 8 | 200K | 8 |
0〜VREF
|
外部
|
2.8〜5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40〜+125
|
TSSOP-16
|
8チャンネル、8ビットDAC、出力オペアンプ
|
| SGM5348-10 | 10 | 200K | 8 |
0〜VREF
|
外部
|
2.8〜5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40〜+125
|
TSSOP-16
|
8チャンネル、10ビットDAC、出力オペアンプ
|
| SGM5348-12 | 12 | 140K | 8 |
0〜VREF
|
外部
|
2.8〜5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40〜+125
|
TSSOP-16、TQFN-3×3-16L
|
8チャンネル、12ビットDAC、出力オペアンプ
|
| SGM5349-16 | 16 | 140K | 8 |
0〜VREF
|
外部
|
2.7〜5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40〜+125
|
TSSOP-16、TQFN-4×4-16L
|
8チャンネル、16ビット、SPIインターフェース、電圧出力DAC
|
| SGM5351-16 | 16 | 140K | 1 |
0〜VREF
|
外部
|
2.7〜5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 140 | 0.5 |
-40〜+125
|
MSOP-8
|
16ビット、超低グリッチ、電圧出力DAC
|
| SGM5352-16 | 16 | 140K | 4 |
0〜VREFH
|
外部
|
2.7〜5.5 | 6 | 0.5 | 1.5 | 0.01 | 2 | 10 | 450 | 0.45 |
-40〜+125
|
WLCSP-1.64×1.62-16B、TSSOP-16
|
16ビット、4チャンネル、電圧出力DAC
|
| SGM5353-16 | 16 | 700K | 1 |
0〜VREF - 1LSB
|
外部
|
2.7〜5.5 | 0.15 | 0.3 | 0.015 | 0.0012 | 0.04 | 1.5 | 78 |
-40〜+125
|
SOIC-8、TDFN-3×3-8L
|
16ビット、シリアル入力、電圧出力DAC
|
|
| SGM5355-16 | 16 | 140K | 1 |
0〜VREF
|
外部
|
2.7〜5.5 | 6 | 0.5 | 1.5 | 0.05 | 2 | 10 | 108 | 0.45 |
-40〜+125
|
WLCSP-0.82×1.22-6B、MSOP-8
|
16ビット、I 2 Cインターフェース、電圧出力DAC
|
| SGM71612R8 | 16 | 140K | 8 |
0〜VCC
|
内部/外部
|
2.7〜5.5 | 1.8 | <1 | 0.7 | <0.4 | 1.5 | 5 | 800 | 0.45 |
-40〜+125
|
TSSOP-16、TQFN-4×4-16BL、FOCSP-2.6×2.6-16B
|
8チャンネル、16ビット、SPIインターフェース、電圧出力DAC
|
