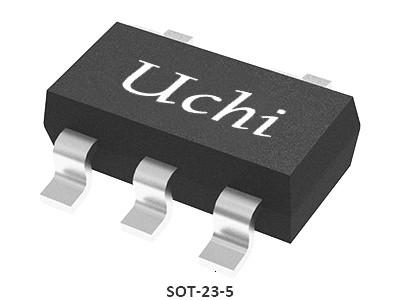

高電圧レール・トゥ・レール出力オペアンプ集積回路IC

高電圧レール・トゥ・レール出力オペアンプ集積回路IC

商品の詳細:

起源の場所: 東中国
ブランド名: UCHI
証明: Completed
モデル番号: SGM8271/8272/8274

お支払配送条件:

最小注文数量: 1000pcs
価格: 交渉可能
パッケージの詳細: 標準
受渡し時間: 3週間
支払条件: T/T、ウェスタンユニオン
供給の能力: 5000pcs
ベストプライス 連絡先

詳細情報
供給電圧: 40V 入れられた共通モード電圧範囲: (-VS) - 0.1V ～ (+VS) - 1.5V
入出力電圧範囲: (-VS) - 0.3V ～ (+VS) + 0.3V 差動入れられた電圧: 1.5V
接合部温度: +150℃ ストレージ温度範囲: -65℃への+150℃
鉛の温度（、10sはんだ付けすること）: +260℃ HBM: 4000V
MM(SGM8271/2): 150V MM (SGM8274): 300V
動作温度範囲: -40℃〜 +85℃
ハイライト:

高電圧オペアンプ

,

HVオペアンプIC

,

高電圧レール・トゥ・レールオペアンプ

製品の説明

高電圧鉄道対鉄道出力機能増幅器 集積回路IC
SGM8271 (シングル),SGM8272 (ダブル) とSGM8274 ((quad) は,4.5Vから36Vの単一電源または±2.25Vから±18Vの二重電源から動作できる高電圧動作増幅器です.鉄道から鉄道への出力電圧の振動.SGM8271/2/4は高スレート,低オフセット,漂流,偏差電流を提供します.SGM8271はグリーンSOT-23-5,MSOP-8およびSOIC-8パッケージで提供されています.SGM8272はグリーンSOIC-8とMSOP-8パッケージで入手可能.SGM8274は,グリーンSOIC-14とTSSOP-14パッケージで利用可能である.それらは,拡張された-40°Cから+125°Cの温度範囲で指定されている.
主要 な 特徴

• 鉄道間出力
• 幅広く入力された共通モード電圧範囲
低オフセット電圧: 3mV (MAX)
低入力バイアス電流
• 低入力オフセット電流
低静電: 150μA/アンプ
•出力短回路保護•高い入力阻力
•高スローレート: 7V/μs
• 小型パッケージ:SGM8271 グリーンSOT-23-5,MSOP-8およびSOIC-8パッケージで利用可能SGM8272 グリーンMSOP-8およびSOIC-8パッケージで利用可能SGM8274 グリーンTSOP-14およびSOIC-14パッケージで利用可能

申請
高インペデンスセンサー
精密儀器
フォトダイオード増幅器
フェーズロックループフィルター
高級 プロのオーディオ
医療
ATE
DAC出力増幅器

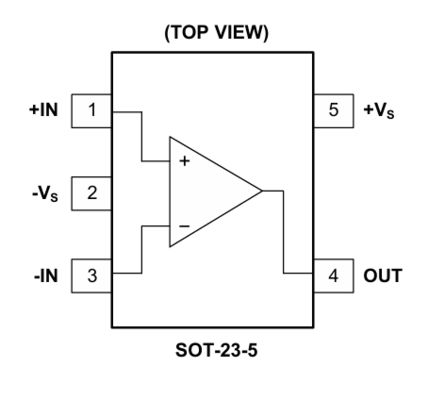

ピン設定

高電圧レール・トゥ・レール出力オペアンプ集積回路IC 0
製品選択ガイド
パッケージごとに増幅器 部分番号 IQ/Amp タイプ (μA) 停止 VCC (V) GBP タイプ (kHz) スレーレートタイプ (V/ms) ENOISE 0.1Hz ~ 10Hz (μVPP) ENOISEタイプ @1kHz (nV/√Hz) VOS 最大 @25°C (mV) VOS Typ の TC (μV/°C) IB型 (pA) AVOタイプ (dB) CMRRタイプ (dB) 電車間電車間入力 鉄道間出力 パッケージ 特徴
1 SGM8271 150 違う 4.5~36 1.4 7000   43 3 3 20 100 95 違う そうだ
SOT-23-5,SOIC-8,MSOP-8
1.4MHz 7V/μs,低出力,鉄道間出力
2 SGM8272 150 違う 4.5~36 1.4 7000   43 3 3 20 100 95 違う そうだ
SOIC-8,MSOP-8
1.4MHz 7V/μs,低出力,鉄道間出力
4 SGM8274 150 違う 4.5~36 1.4 7000   43 3 3 20 100 95 違う そうだ
SOIC-14,TSSOP-14
1.4MHz 7V/μs,低出力,鉄道間出力
1 SGM8521 5.5 違う 2.1~55 0.15 50   85 3.5 2 3 110 87 そうだ そうだ
SOT-23-5,SOIC-8
低バイアス電流,マイクロ電源,鉄道対鉄道入力と出力
2 SGM8522 5.5 違う 2.1~55 0.15 50   85 3.5 2 3 110 87 そうだ そうだ
SOIC-8,MSOP-8
低バイアス電流,マイクロ電源,鉄道対鉄道入力と出力
4 SGM8524 5.5 違う 2.1~55 0.15 50   85 3.5 2 3 110 87 そうだ そうだ
SOIC-14,TSSOP-14
低バイアス電流,マイクロ電源,鉄道対鉄道入力と出力
1 SGM8531 18 違う 2.1~55 0.5 200   33 3.5 1.7 0.5 104 75 そうだ そうだ
SOT-23-5,SOIC-8
低バイアス電流,マイクロ電源,鉄道対鉄道入力と出力
2 SGM8532 18 違う 2.1~55 0.5 200   33 3.5 1.7 0.5 104 75 そうだ そうだ
SOIC-8,MSOP-8
低バイアス電流,マイクロ電源,鉄道対鉄道入力と出力
4 SGM8534 18 違う 2.1~55 0.5 200   33 3.5 1.7 0.5 104 75 そうだ そうだ
SOIC-14,TSSOP-14
低バイアス電流,マイクロ電源,鉄道対鉄道入力と出力
1 SGM8535 80 違う 1.8〜55 1.5 800   30 3.4 1.5 3 103 85 違う そうだ
SOT-23-5,SC70-5,SOIC-8,MSOP-8
1.5MHz,1.8V,ユニット・ゲイン安定,レール・トゥ・レール出力
2 SGM8536 80 違う 1.8〜55 1.5 800   30 3.4 1.5 3 103 85 違う そうだ
SOIC-8,MSOP-8
1.5MHz,1.8V,ユニット・ゲイン安定,レール・トゥ・レール出力
1 SGM8537 80 そうだ 1.8〜55 1.5 800   30 3.4 1.5 3 103 85 違う そうだ
SOT-23-6,SOIC-8,MSOP-8
1.5MHz,1.8V,ユニット・ゲイン安定,レール・トゥ・レール出力
4 SGM8538 80 違う 1.8〜55 1.5 800   30 3.4 1.5 3 103 85 違う そうだ
SOIC-14,TSSOP-14
1.5MHz,1.8V,ユニット・ゲイン安定,レール・トゥ・レール出力
1 SGM8541 46 違う 2.1~55 1.1 520   27 3.5 2.7 0.5 105 80 そうだ そうだ
SOT-23-5,SOIC-8,SC70-5
ピコアンプ入力電流,マイクロパワー,レールからレールへの入力と出力
2 SGM8542 46 違う 2.1~55 1.1 520   27 3.5 2.7 0.5 105 80 そうだ そうだ
SOIC-8,MSOP-8,TSSOP-8
ピコアンプ入力電流,マイクロパワー,レールからレールへの入力と出力
1 SGM8543 48 そうだ 2.1~55 1.1 520   27 3.5 2.7 0.5 105 76 そうだ そうだ
SOT-23-6,SOIC-8
ピコアンプ入力電流,マイクロパワー,レールからレールへの入力と出力
4 SGM8544 46 違う 2.1~55 1.1 520   27 3.5 2.7 0.5 105 80 そうだ そうだ
SOIC-14,TSSOP-14
ピコアンプ入力電流,マイクロパワー,レールからレールへの入力と出力
1 SGM8545 48 違う 2.1~55 1.1 520   27 3.5 2.7 0.5 105 76 そうだ そうだ
SOT-23-5
ピコアンプ入力電流,マイクロパワー,レールからレールへの入力と出力
統合回路 (IC) は,小型化,低消費電力,高い性能,高い信頼性を提供する現代電子機器の基盤として機能しています.消費電子機器に広く使用されています産業用アプリケーション,通信,自動車電子機器,医療機器,航空宇宙/防衛システム
高電圧レール・トゥ・レール出力オペアンプ集積回路IC 1
工業自動化,新エネルギー,自動車,通信,コンピューティング,消費者電子機器と医療機器のアプリケーション.
高電圧レール・トゥ・レール出力オペアンプ集積回路IC 2
このソリューションは,医療分野における統合回路の応用を実証しています. 適切な製品を選択するための支援のために,当社の技術サポートチームに連絡してください.
