製品の説明

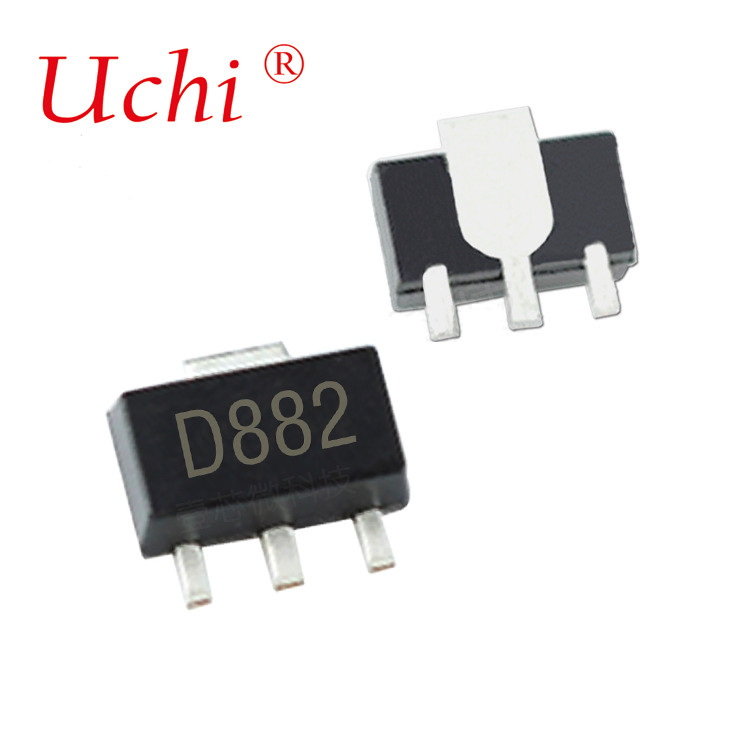

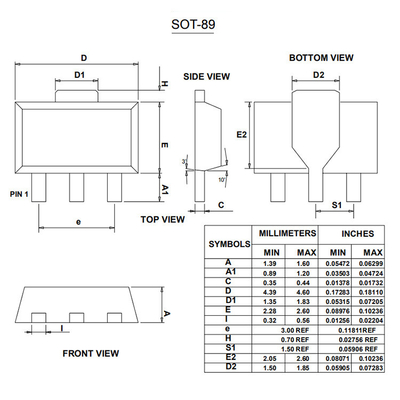

SOT-89 D882 プラスチック製のトランジスタ
特徴
電力消耗
最大限 格付け (T)a は=25°C さもなければ 注記)
| シンボル | パラメータ | 価値 | ユニット |
| VCBO | コレクターベース電圧 | 40 | V |
| V代表取締役 | コレクター・エミッター・ボルト | 30 | V |
| VEBO | エミッターベース電圧 | 6 | V |
| 私はC について | コレクター電流 - 連続 | 3 | A について |
| PC について | コレクター パワーの分散 | 0.5 | W |
| TJ | 交差点温度 | 150 | °C |
| Tstg | 貯蔵温度 | -55~150 | °C |
電気特性 ((Ta=25°C,別途指定がない限り)
| パラメータ | シンボル | 試験条件 | ミニ | タイプ | マックス | ユニット |
| コレクターベース断熱電圧 | V(BR)CBO について | IC = 100μA,IE=0 | 40 | V | ||
| コレクター・エミッター断熱電圧 | V(BR)CEO | IC = 10mA,IB=0 | 30 | V | ||
| エミッター・ベース断熱電圧 | V (BR) EBO | IE=100μA,IC=0 | 6 | V | ||
| コレクターの切断電流 | ICBO | VCB=40V,IE=0 | 1 | μA | ||
| コレクターの切断電流 | ICEO | VCE=30V,IB=0 | 10 | μA | ||
| エミッター切断電流 | IEBO | VEB=6V,IC=0 | 1 | μA | ||
| DC電流 利益 | hFE(1) | VCE=2V,IC=1A | 60 | 400 | ||
| hFE(2) | VCE=2V,IC=100mA | 32 | ||||
| コレクター・エミッター 飽和電圧 | VCE (衛星) | IC=2A,IB=0.2A | 0.5 | V | ||
| ベース・エミッター 飽和電圧 | VBE (sat) | IC=2A,IB=0.2A | 1.5 | V | ||
| 移行頻度 | fT | VCE=5V,Ic=0.1A f=10MHz | 50 | メガHz |
クラシフィケーション hFE(1)
| ランク | R | オー | Y | GR |
| 範囲 | 60〜120 | 100〜200 | 160〜320 | 200〜400 |
典型的な 特徴
