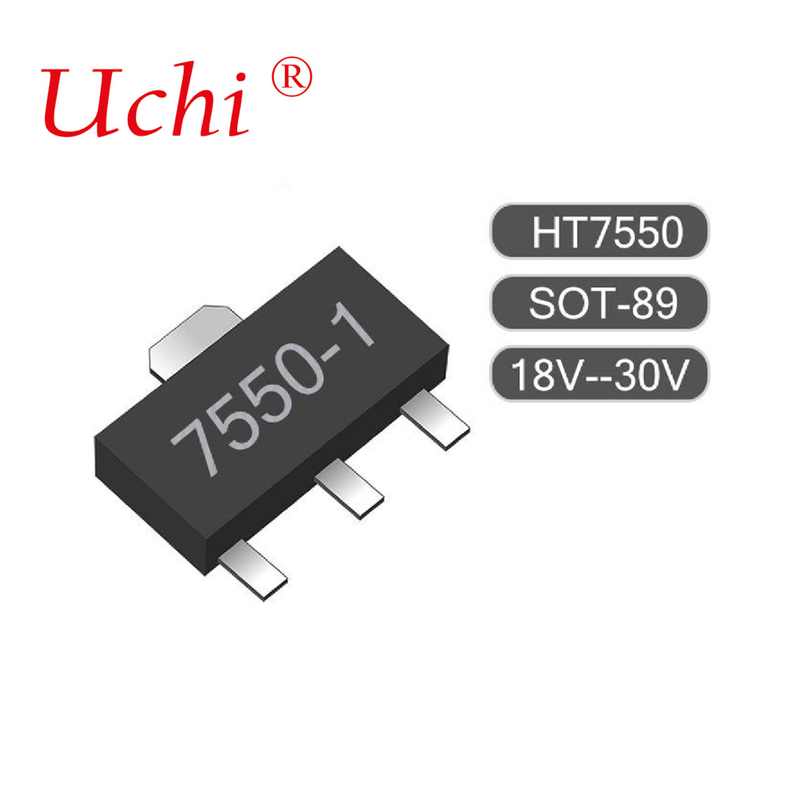

SOT89-3 HT7550-1 100mA 低電源LDO

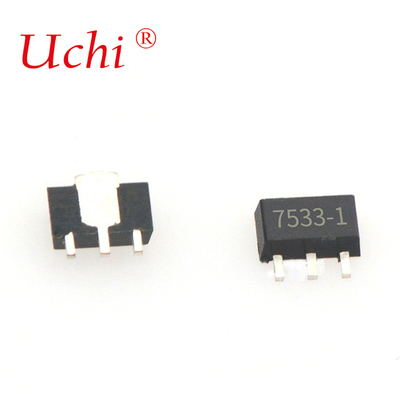

● 関連 製品 モデル:HT7536-1,HT7550-1,HT7536-1,HT7533-1,HT7530-1...
| 部分 違う. | 出力電圧 | パッケージ | 標識 |
| HT7530-1 | 3.0V |
TO-92 SOT-89 SOT-25 |
75XX-1 (TO-92) 75XX-1 (SOT-89) 5XX1 (SOT-25) |
| HT7533-1 | 3.3V | ||
| HT7536-1 | 3.6V | ||
| HT7544-1 | 4.4V | ||
| HT7550-1 | 5.0V |
注記:XXは出力電圧を表します.
鉛のないデバイスでは,TO-92パッケージは日付コードの最後に"#"マークを追加し,SOT-89とSOT-25パッケージはマークの最後に"#"マークを追加します.
絶対値 最大 格付け
供給電圧 0.3V から 26V 貯蔵温度 50 oC から 125 oC
電力消費量 (*1)... 250mW 動作温度 40°C から 85°C
電力消費量 (*2)... 150mW
注: これは,ストレスの評価のみです. "絶対最大値"で指定された範囲を超えたストレスは,装置に重大な損傷を引き起こす可能性があります.仕様書に記載されている条件以外の条件下でのこの装置の機能操作は暗示されず,極端な条件への長期的曝露は装置の信頼性に影響を与える可能性があります..
*1:SOT89とTO-92に適用される *2:SOT-25に適用される
電気特性
HT7530-1, +3 だった0V 生産量 タイプTa=25°C
| シンボル | パラメータ | 試験条件 | ミニ. | タイプ. | マックス. | ユニット | |
| V IN | 条件 | ||||||
| V OUT | 出力電圧容量 | 5V | IOUT=10mA | 2.91 | 3.0 | 3.09 | V |
| IOUT | 出力電流 | 5V | 60 | 100 | mA | ||
| ΔV OUT | 負荷規制 | 5V | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| VDIF | 電圧低下 | ほら | IOUT=1mA | ほら | 100 | ほら | mV |
| ISS | 現在の消費量 | 5V | 負荷なし | ほら | 2.5 | 5 | μA |
| ΔVOUT | ライン規制 | ほら | 4V≤V IN≤24V IOUT=1mA | ほら | 0.2 | ほら | %/V |
| ΔVIN × VOUT | |||||||
| V IN | 入力電圧 | ほら | ほら | ほら | ほら | 24 | V |
| ΔV外へΔTa | 温度係数 | 5V |
IOUT=10mA 0°C |
ほら | ±045 | ほら | mV/oC |
HT7533-1, +3 だった3V 生産量 タイプTa=25°C
| シンボル | パラメータ | 試験条件 | ミニ. | タイプ. | マックス. | ユニット | |
| V IN | 条件 | ||||||
| V OUT | 出力電圧容量 | 5.5V | IOUT=10mA | 3.201 | 3.3 | 3.399 | V |
| IOUT | 出力電流 | 5.5V | ほら | 60 | 100 | ほら | mA |
| ΔV OUT | 負荷規制 | 5.5V | 1mA≤IOUT≤50mA | ほら | 60 | 150 | mV |
| VDIF | 電圧低下 | ほら | IOUT=1mA | ほら | 100 | ほら | mV |
| ISS | 現在の消費量 | 5.5V | 負荷なし | 2.5 | 5 | μA | |
|
ΔVOUT ΔVIN × VOUT |
ライン規制 | 4.5V≤V IN≤24V IOUT=1mA | 0.2 | %/V | |||
| V IN | 入力電圧 | 24 | V | ||||
| ΔV外へΔTa | 温度係数 | 5.5V |
IOUT=10mA 0°C |
ほら |
±05 |
ほら |
mV/oC |
HT7536-1, +3 だった6V 生産量 タイプTa=25°C
| シンボル | パラメータ | 試験条件 | ミニ. | タイプ. | マックス. | ユニット | |
| V IN | 条件 | ||||||
| V OUT | 出力電圧容量 | 5.6V | IOUT=10mA | 3.492 | 3.6 | 3.708 | V |
| IOUT | 出力電流 | 5.6V | ほら | 60 | 100 | ほら | mA |
| ΔV OUT | 負荷規制 | 5.6V | 1mA≤IOUT≤50mA | ほら | 60 | 150 | mV |
| VDIF | 電圧低下 | ほら | IOUT=1mA | ほら | 100 | ほら | mV |
| ISS | 現在の消費量 | 5.6V | 負荷なし | ほら | 2.5 | 5 | μA |
|
ΔVOUT ΔVIN × VOUT |
ライン規制 |
ほら |
4.6V≤V IN≤24V IOUT=1mA |
ほら |
0.2 |
ほら |
%/V |
| V IN | 入力電圧 | ほら | ほら | ほら | ほら | 24 | V |
| ΔV外へΔTa | 温度係数 | 5.6V |
IOUT=10mA 0°C |
ほら |
±06 |
ほら |
mV/oC |
HT7544-1, +4 だった4V 生産量 タイプTa=25°C
| シンボル | パラメータ | 試験条件 | ミニ. | タイプ. | マックス. | ユニット | |
| V IN | 条件 | ||||||
| V OUT | 出力電圧容量 | 6.4V | IOUT=10mA | 4.268 | 4.4 | 4.532 | V |
| IOUT | 出力電流 | 6.4V | 60 | 100 | mA | ||
| ΔV OUT | 負荷規制 | 6.4V | 1mA≤IOUT≤50mA | ほら | 60 | 150 | mV |
| VDIF | 電圧低下 | ほら | IOUT=1mA | ほら | 100 | ほら | mV |
| ISS | 現在の消費量 | 6.4V | 負荷なし | ほら | 2.5 | 5 | μA |
|
ΔVIN × VOUT |
ライン規制 |
ほら |
5.4V≤V IN≤24V IOUT=1mA |
ほら |
0.2 |
ほら |
%/V |
| V IN | 入力電圧 | ほら | ほら | ほら | ほら | 24 | V |
| ΔV外へΔTa | 温度係数 | 6.4V |
IOUT=10mA 0°C |
ほら |
±07 |
ほら |
mV/oC |
HT7550-1, +5 だった0V 生産量 タイプTa=25°C
| シンボル | パラメータ | 試験条件 | ミニ. | タイプ. | マックス. | ユニット | |
| V IN | 条件 | ||||||
| V OUT | 出力電圧容量 | 7V | IOUT=10mA | 4.85 | 5.0 | 5.15 | V |
| IOUT | 出力電流 | 7V | ほら | 100 | 150 | ほら | mA |
| ΔV OUT | 負荷規制 | 7V | 1mA≤IOUT≤70mA | ほら | 60 | 150 | mV |
| VDIF | 電圧低下 | ほら | IOUT=1mA | ほら | 100 | ほら | mV |
| ISS | 現在の消費量 | 7V | 負荷なし | ほら | 2.5 | 5 | μA |
| ΔVOUT | ライン規制 |
ほら |
6V≤V IN≤24V IOUT=1mA |
ほら |
0.2 |
ほら |
%/V |
| ΔVIN × VOUT | |||||||
| V IN | 入力電圧 | ほら | ほら | ほら | ほら | 24 | V |
| ΔV外へΔTa | 温度係数 | 7V |
IOUT=10mA 0°C |
ほら |
±075 |
ほら |
mV/oC |
