詳細情報 |
|||

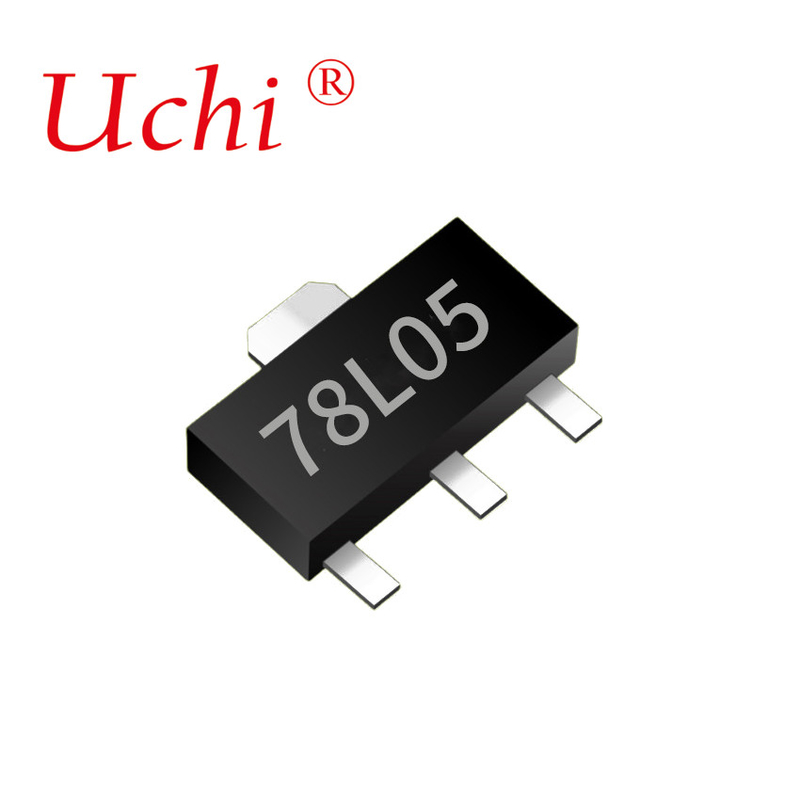

| ハイライト: | 5v電圧調節器,SOT89 3 電圧調節器,78L05 電圧調節器 |
||
|---|---|---|---|
製品の説明
特徴
1最大出力電流 IOM: 0.1A
2出力電圧 VO: 5V
3連続総消耗PD: 0.6W (Ta=25°C)
絶対 最大限 RATINGS (動作温度) 範囲が適用される 異なった規定がない限り)
| パラメータ | シンボル | 価値 | ユニット |
| 入力電圧 | バイ | 30 | V |
| 交差点から環境への熱抵抗 | RθJA | 160 | °C/W |
| 動作交差点温度範囲 | トーパー | -40~+125 | °C |
| 貯蔵温度範囲 | TSTG | -65 ~ +150 | °C |
指定された仮想交差点温度の電気特性 (別途指定がない限り,Vi=10V,Io=40mA,Ci=0.33uF,Co=0.1uF)
| パラメータ | シンボル | 試験条件 | ミニ | タイプ | マックス | ユニット | |
|
出力電圧 |
ボー |
25°C |
4.80 | 5.0 | 5.20 | V | |
| 4.85 | 5.0 | 5.15 | V | ||||
| 4.90 | 5.0 | 5.10 | V | ||||
| 7V≤Vi≤20V,Io=1mA~40mA | 0~125°C | 4.75 | 5.0 | 5.25 | V | ||
| I=1mA~70mA | 4.75 | 5.0 | 5.25 | V | |||
| 負荷規制 | ΔVo | I=1mA~100mA | 25°C | 11 | 60 | mV | |
| I=1mA~40mA | 25°C | 5 | 30 | mV | |||
| ライン規制 | ΔVo | 7V≤Vil≤20V | 0~125°C | 55 | 150 | mV | |
| 8V≤Vi≤20V | 25°C | 45 | 100 | mV | |||
| 静かな流れ | IQ | 25°C | 3.8 | 6 | mA | ||
| 静かな 流れ の 変化 | Δ Iq | 8V≤Vi≤20V | 0~125°C | 1.5 | mA | ||
| Δ Iq | 1mA≤V l≤40mA | 0~125°C | 0.1 | ||||
| 出力ノイズ電圧 | VN | 10Hz≤f≤100KHz | 25°C | 40 | μV/Vo | ||
| リップル拒否 | RR | 8V≤Vi≤20V,f=120Hz | 0-125 | 41 | 49 | dB | |
| 脱出電圧 | Vd | 25°C | 1.7 | V | |||
典型的な用途
典型的な特徴
アウトライトン図
SOT-89-3L 提案されたパッド配置
