製品の説明
一般説明
EC9521電源スイッチはUSBアプリケーション向けに設計されています。
35mΩ NチャネルMOSFET電源スイッチは、USB仕様の電圧降下要件を満たします。
保護機能には、電流制限保護、短絡保護、過熱保護が含まれます。
デバイスは、電流制限しきい値レベルで出力電流を制限します。
過熱保護は、短絡または過負荷状態の場合に接合部温度を140℃未満に制限します。デバイスを有効または無効にするためのイネーブル入力。
特徴
◆35mΩ ハイサイドMOSFET
◆電圧範囲: 3.5V～5.5V
◆電流制限および短絡保護
◆過熱保護
◆Iset入力
◆イネーブル入力
◆鉛フリーおよびグリーンデバイス利用可能
アプリケーション
◆ノートブックおよびデスクトップコンピュータ
◆USBポート
◆ハイサイド電源保護スイッチ

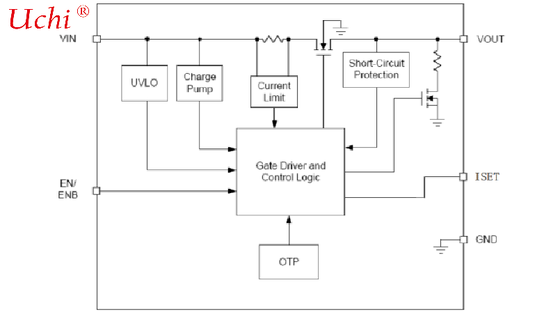

機能説明 VIN低電圧ロックアウト (UVLO) EC9521電源スイッチには内蔵の低電圧ロックアウト回路があり、内部回路が正常に動作するまで出力をオフ状態に保ちます。UVLO回路にはヒステリシスとデグリッチ機能があり、入力のアンダーシュートトランジェントを通常無視します。入力電圧がUVLOしきい値を超えると、出力電圧はソフトスタートを開始して突入電流を低減します。電源スイッチ 電源スイッチは低RDS(ON)のNチャネルMOSFETです。内部電源MOSFETにはボディダイオードがありません。ICがオフの場合、MOSFETはVOUTからVINへの電流、およびVINからVOUTへの電流を防ぎます。電流制限保護 EC9521電源スイッチは電流制限保護機能を提供します。電流制限中、デバイスは出力電流を電流制限しきい値に制限します。信頼性の高い動作のため、デバイスは長期間電流制限状態で動作させるべきではありません。短絡保護 過負荷または短絡によって出力電圧が1.5Vを下回ると、デバイスは出力電流を安全なレベルまで制限します。短絡電流制限は、短絡状態での電力散逸を低減するために使用されます。接合部温度が過熱しきい値に達すると、デバイスはサーマルシャットダウンに入ります。ISET ISETピンはRisetによって電流制限を設定できます: ILim=120k*1.14V/Riset 有効/無効 ENを0.8V未満にプルするとデバイスが無効になり、ENを2V以上にプルするとデバイスが有効になります。ICが無効な場合、供給電流は1μA未満に低減されます。イネーブル入力はTTLおよびCMOSロジックレベルの両方と互換性があります。ENピンはフローティングのままにすることはできません。過熱保護 接合部温度が140℃を超えると、内部サーマルセンス回路が電源FETをオフにし、デバイスを冷却させます。デバイスの接合部温度が20℃冷却されると、内部サーマルセンス回路がデバイスを有効にし、連続的な熱保護中にパルス出力が発生します。熱保護は、過熱状態の場合にICを保護するように設計されています。通常の動作では、接合部温度はTJ=+125℃を超えることはできません。
アプリケーション情報 入力コンデンサ VINとGNDの間に1μFのセラミックバイパスコンデンサをEC9521の近くに配置することを強く推奨します。これにより、短絡フォルトイベント中のリンギングを抑制できます。バイパスコンデンサがない場合、出力短絡は入力（電源リードインダクタンスから）に十分なリンギングを引き起こし、内部制御回路を損傷する可能性があります。出力コンデンサ VOUTとGNDの間に低ESRの10μFアルミニウム電解またはタンタルコンデンサを配置することを強く推奨します。これにより、下流の周辺機器のホットアタッチメント中の電圧降下を低減できます。（USB 2.0によると、出力ポートはハブあたり最低120μFの低ESRバルクコンデンサが必要です）。出力負荷が大きい場合は、より高値の出力コンデンサの方が優れています。さらに、出力に0.1μFのセラミックコンデンサでバイパスすると、短絡トランジェントに対するデバイスの耐性が向上します。レイアウトに関する考慮事項 熱放散を最大化し、電圧降下、ドロップ、EMIを最小化するために、PCBレイアウトは慎重に実行する必要があります。以下のガイドラインを考慮する必要があります: 1.入力コンデンサはVINピンのできるだけ近くに配置してください。 2.負荷の高周波リップルをデカップリングするために、負荷のデカップリングコンデンサは負荷のできるだけ近くに配置してください。 3.優れた負荷過渡性能のために、寄生抵抗とインダクタンスを低減するために、EC9521と出力コンデンサを負荷の近くに配置してください。 4.入力および出力コンデンサのネガティブピンとGNDピンは、負荷のグラウンドプレーンに接続する必要があります。 5.VINおよびVOUTトレースは、できるだけ幅広く短く保ってください。
