一般説明 特徴 EC4304は、NチャネルMOSFETを駆動する高効率連続モードインダクタンス降圧コンバータであり、LED電圧よりも高い電圧源から単一または複数の直列接続LEDを駆動するように設計されています。7Vから40Vの入力電源で動作し、供給電圧と外部コンポーネントに依存して最大1Aの外部調整可能な出力電流を提供します。このEC4304には、出力スイッチとハイサイド出力電流検出回路が含まれており、外部抵抗を使用して出力電流を設定します。ADJピンは、DC電圧またはPWM波形のいずれかを受け入れます。これにより、制御周波数に応じて連続またはゲート出力電流が得られます。PWMフィルタコンポーネントには、ソフトスタート上昇時間設定が含まれています。ソフトスタート時間は、ADJピンからグラウンドへの外部コンデンサを使用することで増加させることができます。ADJピンに0.2V以下の電圧を印加すると、出力がオフになり、デバイスは低電流スタンバイ状態に切り替わります。 7V～40Vの供給電圧で動作 内部40V NDMOSスイッチ 出力電流1A DC電圧またはPWMを使用したシングルピンオン/オフおよび輝度制御 EC4304で最大95%の効率 典型的な+/-5%のLED電流精度 入力低電圧ロックアウト SOT23-5L,DFN 3x3 8L,SOT89-5Lパッケージ RoHS準拠およびハロゲンフリー アプリケーション 自動車用LED照明 高出力LED照明 インジケータおよび非常用照明 建築用照明 低電圧産業用照明 サイネージおよび装飾用LED照明

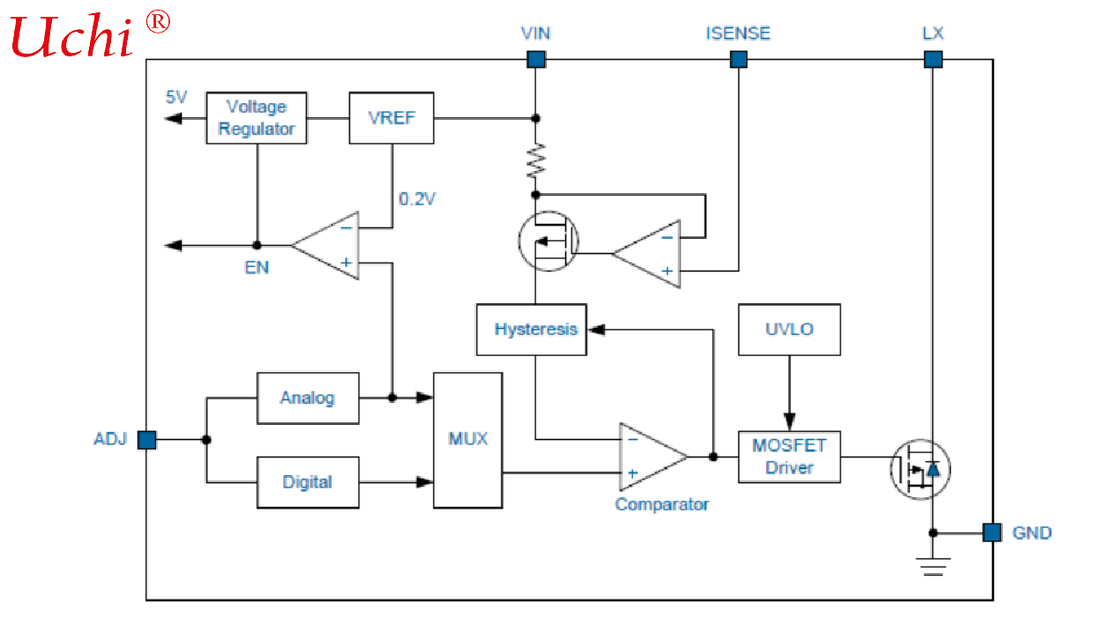

機能説明 EC4304は、シンプルで高効率な連続モードインダクタンス降圧コンバータです。このデバイスは、7Vから40Vの入力電圧範囲で動作し、出力電流1Aを供給します。ハイサイド電流検出抵抗器が出力電流を設定し、専用のPWM調光入力により、幅広い輝度レベルでパルスLED調光が可能になります。ハイサイド電流検出方式とオンボード電流設定回路により、必要な外部コンポーネント数が最小限に抑えられ、1%のセンス抵抗を使用して+5%の精度でLED電流を供給します。 出力電流の調整 このデバイスには、ADJピンと閾値コンパレータの間にローパスフィルタがあり、ADJピンと内部基準電圧の間に内部電流制限抵抗があります。これにより、DCまたはパルス信号でADJピンをオーバーライドして、VSENSEスイッチング閾値を変更し、出力電流を調整できます。出力電流調整のさまざまなモードの詳細については、アプリケーションセクションを参照してください。出力電流の値は、0.1Ωで1A（0.2Ωで0.5A）であり、これはADJ端子が1.25Vでフローティングしている場合の計算された出力電流です。 シャットダウンモード ADJピンを約100μs以上0.2V未満にすると、出力がオフになり、供給電流は公称20μAの低スタンバイレベルに低下します。 ソフトスタート このデバイスは、PWMフィルタを通過する遅延により、組み込みのソフトスタートアクションを備えています。ADJピンからグラウンドへの外部コンデンサは、このピンの電圧がオンしきい値に達するまでの時間を長くし、コンパレータ入力での制御電圧の上昇率を遅くすることにより、追加のソフトスタート遅延を提供します。外部コンデンサがない場合、出力が最終値の90%に達するまでの時間は約500μsです。容量を追加すると、この遅延は約0.5ms/nF増加します。 固有のオープン回路LED保護 LEDへの接続がオープン回路になった場合、コイルはチップのLXピンから分離されるため、チップは損傷しません。ブーストコンバータの多くとは異なり、逆起電力によってドレインがブレークダウン電圧を超えて内部スイッチが損傷する可能性があります。
