詳細情報 |
|||
| 冷却表面処理: | 着色なしのアルマイト処理熱処理 | 本体材質: | アルミニウム |
|---|---|---|---|
| 放熱力: | 100W以上 | 記事: | 液冷プレート 14 |
| 熱伝導率: | 銅：～400W/m・K、アルミニウム：～205W/m・K | 製品寸法: | カスタマイズできます |
| パッキング: | PE袋 カートン | 許容範囲: | 0.01-0.05mm |
| 耐食性: | 高、保護コーティング付き | ベアリング: | 合金ベアリング |
| 熱放散力: | 2000W | ||
| ハイライト: | LED熱流冷却モジュール,ファン付き水冷プレート,LEDヒートシンク付き冷却モジュール |
||
製品の説明

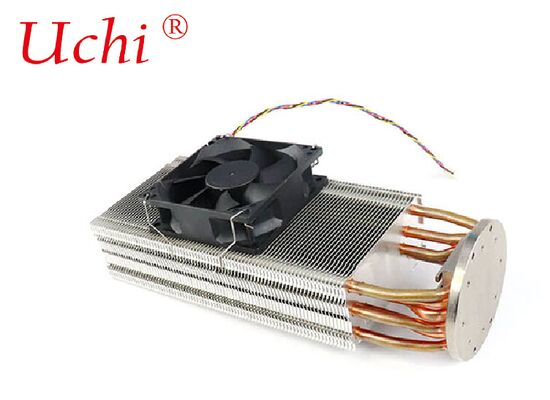

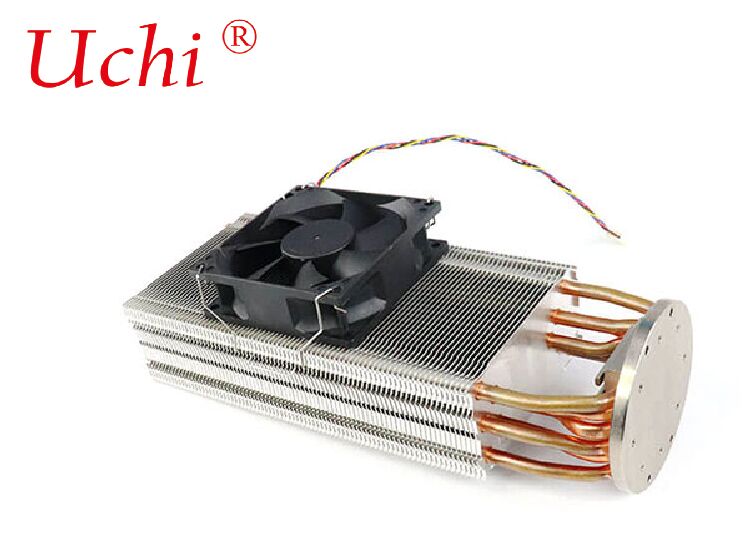

ファン付き LED ヒートシンク (冷却モジュール)
簡単に言うと、LED チップ、アルミニウム製ヒートシンク本体、冷却ファンで構成される統合冷却ソリューションです。アクティブ強制空冷を採用しており、通常のパッシブアルミニウムヒートシンクよりもはるかに高い放熱効率を実現し、高出力LEDに適しています。
ファン付きLEDヒートシンクの製品パラメータ
材質：Al1100
サイズ:9.3*7.5*25.5センチメートルミリメートル
重量: 0.614kg
技術: スタンピング
特長: 高い冷却能力と良好な伝導性
表面処理：オイル洗浄不動態化
熱冷却能力: 300W
ファン付きLEDヒートシンクの製品利点
回路内のすべての電気および電子コンポーネントは、電源を供給して回路が実行されている間、ある程度の熱を発生します。通常、パワートランジスタなどの高出力半導体デバイスや発光ダイオードなどのオプトエレクトロニクス、レーザーは大量の熱を発生しますが、これらのコンポーネントは放熱能力が著しく低いため、熱を放散するには不十分です。
このため、コンポーネントの加熱により早期故障が発生し、回路全体またはシステムのパフォーマンスの故障を引き起こす可能性があります。したがって、これらのマイナス面を克服するには、冷却目的でヒートシンクを設ける必要があります。
I. 構造組成
- ヒートシンク本体: 放熱面積を拡大するための陽極酸化表面を備えたアルミニウム押出材/フィン付きヒートシンク
- 冷却ファン：DCサイレントファン（12V/24V）、空気を外側に排出または内側に送風して強制対流させます。
- サーマルインターフェース層: サーマルグリース/サーマルパッド、LED チップとアルミニウム PCB を接続
- 取り付けアクセサリ: ネジとバックル、フラッド ライト、ハイベイ ライト、ステージ ライト、および植物育成ライトと互換性があります。
II.コア機能
- 迅速な温度低下と低い熱抵抗によるアクティブ冷却。 50W から 300W 以上の高出力 LED をサポート
- 純アルミニウム製ヒートシンクと比較して、サイズが小さく、チップ寿命が長く、同じ電力でも光の減衰が少ないのが特徴です。
- 温度制御モデルは、温度に応じた自動開始/停止または速度調整をサポートし、ノイズと消費電力が低くなります。
- 欠点：ファンの騒音、電源供給が必要、長期使用には防塵メンテナンスが必要
Ⅲ．一般的なアプリケーション シナリオ
高出力 LED 投光器、高天井照明、スタジアム照明 植物育成ライト、UV硬化ライト、ステージ用PARライト 車載用LEDスポットライト、産業用照明、高輝度屋外照明
IV.選定ガイドライン
- 電力のマッチング: ヒートシンクとファンの仕様は、LED の実際の電力以上である必要があります。
- 電圧: ファンは通常、LED ドライバーの電圧に合わせて 12V または 24V を使用します。
- 騒音: 家庭用/屋内用には静音ファンを選択し、産業用には大風量ファンを選択してください。
- 保護レベル: 屋外用途には防水ファンと防水アルミニウムハウジングを選択してください。
