詳細情報 |
|||
| 製品名: | 陶磁器ディスク コンデンサー | キャパシタンス: | 680 pF |
|---|---|---|---|
| 電圧評価DC: | DC15kV | 許容範囲: | 10％ |
| 温度範囲: | +25～+85℃ | 終了: | ラジアル |
| 応用: | 汎用 | キャパシタンス- nF: | 0.68nF |
| ハイライト: | ディスク セラミック コンデンサ、高電圧フィルム コンデンサ、680 pF セラミック ディスク コンデンサ,high voltage film capacitors,680 pF ceramic disc capacitors |
||
製品の説明

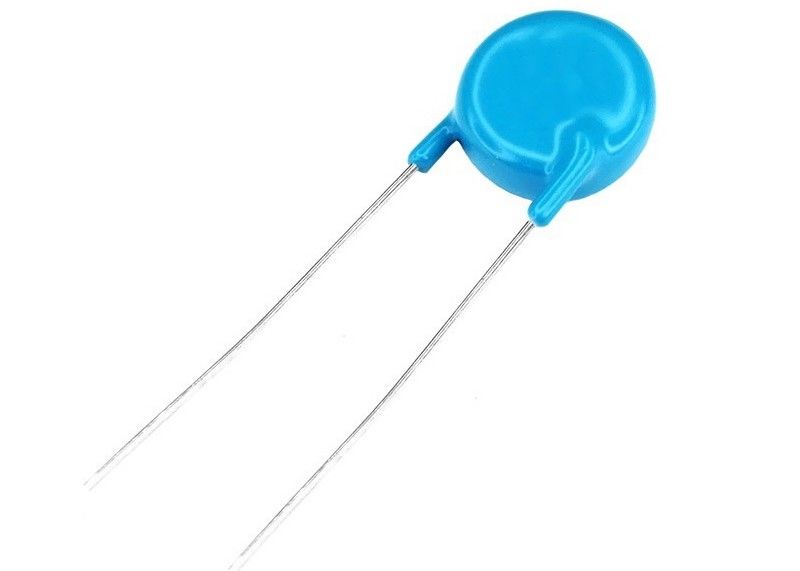

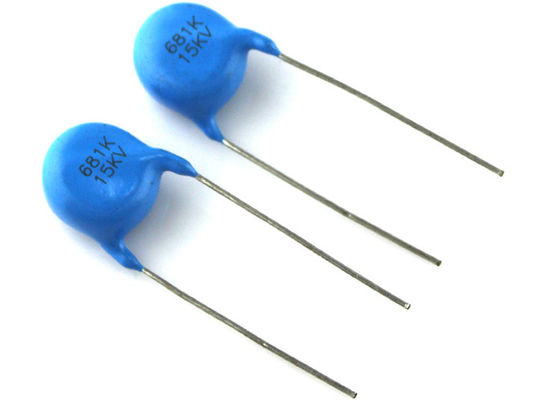

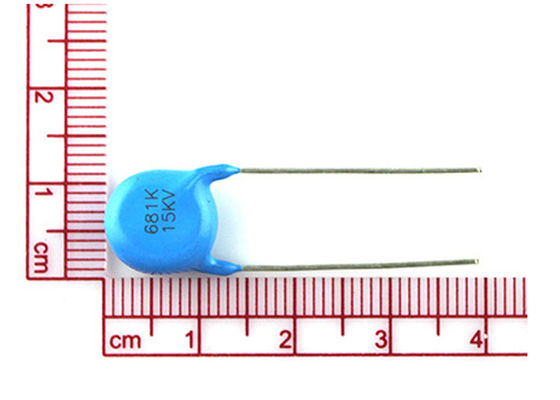

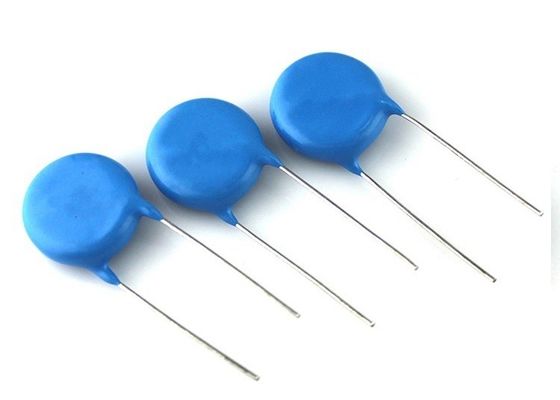

Murata DHR4E4C681K2BB 同等 一般用途 高電圧セラミックディスクコンデンサ 680pF 15000ボルト 10%
■特徴
1サイズも小さい
2熱や湿度に耐える
介電力電圧
3炎を阻害するエポキシ樹脂で覆い
4.20kV 定位電圧 要求に応じて利用可能
• 損失 が 少ない
• 小型の電容量が高い
• 高度な安定性
• 放射線
• シングルレイヤのセラミックコンデンサ
■申請
1色TVのダブルとトリプル
2高電圧直流電源 (PPC,X線)
装置,空気清浄機,レーザーなど)
3. 集中回路の調整コンデンサを表示するために
• テレビとモニター • SMPS • DCとパルス高電圧 • X線機器
デザイン
コンデンサータは,両側が銀塗装されたセラミックディスクで構成される.接続線は,0.032インチ (0.81mm) の直径を持つ缶詰銅製である.コンデンサは,リード間隔が0の直線電線で供給することができる..375" (9.5mm),0.500" (12.7mm) または0.750" (19.2mm).コーティングは,UL 94 V-0 に準拠する炎阻害エポキシ樹脂で作られています.
| 容量範囲 | 100 pF から 3300 pF |
| 導線間の電圧阻力 | 10 kVDC 15 000 VDC, 2 秒 15 kVDC 24 000 VDC, 2 秒 (介電液で) |
| セラミック・ダイエレクトリック | T3M (クラス1) X5F,Y5R,Y5U,Z5U (クラス2) |
| 断熱抵抗 | ミニ 1000 OhmF または 200 000 MOhm |
| 容量に対する寛容度 | ± 20 % または + 80 % / - 20 % |
| 散布要因 | 01kHzで最大2%,1V (クラス1) で最大2.0%,1kHzで最大1V (クラス2) |
| カテゴリー 温度範囲 | -25 °Cから+85 °C |
| 気候のカテゴリー | ACC.EN 60068-1 25/85/21 に |
| 動作温度範囲 | -25 °Cから+105 °C |
■例
■キャプテン・テンパー チャール
シリーズ別の申請
- DE1: 安全基準で認定された製品
- DE2:安全基準で認定された製品
- DE6:安全基準認定製品,自動車
- DEA: 一般用途の製品
- DEB: 一般用途の製品
- DEC: 一般用途の製品
- DEF:LCDバックライトインバーター
- DEH: 一般用途の製品
- DEJ:日本の安全法に準拠
- DES: 一般用途の製品
シリーズ別の特徴
- DE1:IEC60384-14 X1/Y1クラス
- DE2:IEC60384-14 X1/Y2クラス
- DE6:自動車用 IEC60384-14 X1/Y2 クラス
- DEA:高温保証低損失型 (低温補償のための低温発電型)
- DEB:高変電性鉛型
- DEC: 定位電圧DC6.3kV
- DEF:LCDバックライトインバータのバルラストコンデンサについて
- DEH:高温保証低損失タイプ
- DEJ:日本の電気機器・材料安全法に基づく
- DES:高温保証低損失型 (低熱発生)
Murata の DE シリーズ は 高電圧 と 安全 標準 の 認定 された 陶器 コンデンサー を 提供 し て い ます.DE シリーズ は AC ライン フィルター,スイッチする電源のプライマリ・セカンドリ・カップリング高周波パルス回路,水平共振回路,電源の脱結合回路
現在利用可能! Murataは,低プロフィールの電源のためのIEC 60384-14*1Y1*2級安全性認証された表面マウント型セラミックコンデンサを発売しました.これらのコンデンサは,コンパクトAV機器のために低プロファイルが求められているすべてのAC-DC切り替え電源に理想的ですLED照明,または1U*3ラック搭載装置.
■警告 (評価)
直流電容器が交流電流または波動電流回路で使用される場合,適用電圧のVp-p値や,定電圧範囲内の直流偏差を含むVo-p値を保持することを確認します.電流に電圧が加わると, 起動または停止は,共鳴またはスイッチにより,トランジット期間間不規則な電圧を生成することがあります.これらの不規則な電圧を含む名値電圧範囲を持つコンデンサを使用することを確認してください
2動作温度と自己発生熱
コンデンサータの表面温度は,指定された動作温度範囲の上限以下に保ちます.コンデンサータ自体によって生成される熱を考慮してください.高周波の電流でコンデンサが使用される場合電気回路の電源が電源を消耗させると,電源が電源を消耗させると,電源が電源を消耗させると,電源が電源を消耗させると,電源が電源を消耗させると,電源が電源を消耗させると,適用された電圧負荷は,コンデンサータの自己発生熱が25°Cの大気温で10°C以内にあるようにする必要があります.測定時,コンデンサータが他のコンポーネントからの放射熱または周囲の環境変動の影響を受けない条件で,小熱容量K ø0.1mmの熱対を使用する.過剰な熱は,コンデンサータの特性と信頼性を悪化させる可能性があります. (冷却扇が動いている状態で測定を試みてはならない.そうでなければ正確な測定は保証できない.)
上記の注意事項を無視すると 最悪の場合 ショートサーキットが発生し 薬剤の使用時に 蒸発または部分的な分散を引き起こす可能性があります.
■ 注意 (保管および使用条件)
運用環境と貯蔵環境
コンデンサータの隔熱コーティングは完璧なシールを形成しないので,特に塩化ガス,硫化ガス,酸,アルカリ,塩類が含まれているエポキシ樹脂,シリコンオイルなど,隔熱媒体に使用するように設計されています.コンデンサータの各方向に3mm以上の隔熱媒体がある必要があります清掃,粘着,またはこの製品の鋳造前に,これらのプロセスは,清掃された製品の性能をテストすることによって製品の品質に影響しないことを確認します.意図された機器に結合された製品. コンデンサータを温度と相対湿度が -10〜40°Cと15〜85%を超えない場所に保管します. 6ヶ月以内にコンデンサータを使用します.上記 の 注意 事項 に 従わ ない こと は 結果 を もたらす こと が あり ます最悪の場合 短回路になり 製品が使用されたときに 発泡または部分的な分散を引き起こす.
