詳細情報 |
|||
| 製品カテゴリー: | 陶磁器ディスク コンデンサー | キャパシタンス: | 1000PF |
|---|---|---|---|
| 電圧評価DC: | 15KV DC | 許容範囲: | 10% |
| 直径: | 18mm | リード間隔: | 12.5mm |
| 動作温度: | -25〜+85℃ | 終端スタイル: | ラジアル |
| キャパシタンス- nF: | 1nF | 静電容量 - uF: | 0.001uF |
| 単重: | 6グラム | 温度係数: | +/- 1000 PPM / ℃ |
| ハイライト: | ディスク セラミック コンデンサ、高電圧フィルム コンデンサ、高電圧セラミック ディスク コンデンサ,high voltage film capacitors,high voltage ceramic disc capacitors |
||
製品の説明

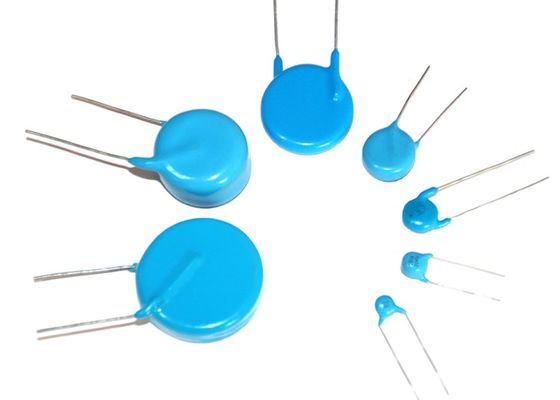

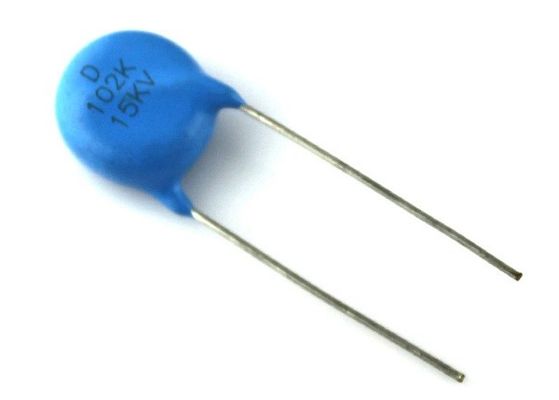

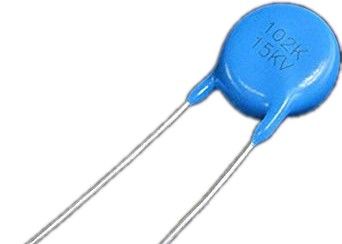

村田エレクトロニクス DHR4E4C102K2FB クロス高電圧セラミックディスクコンデンサ 1000pF +/-10% DC15kボルト
N4700セラミックについて
Y5TはクラスII一般セラミックスの優れた性能です。その静電容量の温度変化は、
-25℃から+85℃で+22/-33%です。誘電正接は1%未満、絶縁抵抗は100000MΩ以上です。
セラミック誘電特性
| NO. |
誘電体 |
動作温度範囲（℃） |
絶縁 |
誘電正接≦ |
特性 |
| CT81-15KV-D19-F12.5-102K |
15KVDC |
100000 | 0.2% | +/-28% | 寸法とリードスタイル |
標準定格:
耐電圧≧定格電圧の1.5倍（油中）
No.
| 部品番号 | セラミック |
誘電体 |
電圧 |
寸法（mm） | C | ||||
| TOL. | D | T | F | d | 1 | ||||
| CT81-15KV-D19-F12.5-102K | Y5T | 15KVDC | 1000 | ±10% | 18.5 | 7.5 | 12.5 | 0.8 | 特徴 |
＊1KHZで1%の低い誘電正接
＊高周波≧100KHZ
＊高電流≧15mA
＊高電圧≧45KVDC
＊高絶縁抵抗≧100000MΩ
＊長寿命≧10年
＊低損失、高安定性
＊小型で高静電容量
＊ラジアルリード
＊セラミック単層コンデンサ
＊優れた耐熱性、耐湿性、高誘電体強度電圧。
＊難燃性エポキシ樹脂でコーティング。
用途
＊高電圧電源;
＊ガスレーザー、高電圧パルス発生器
＊X線装置
＊スマートグリッド
＊産業用
＊軍事用
＊HIDキセノンランプ、HIDキセノンライト、HIDキセノンバルブ、HIDランプ、（VT）電圧トランス、(PT)計器用変圧器、高電圧変圧器、屋外電圧変圧器、電力インバータ電圧コンバータ、定電圧変圧器、電力コンバータ、電圧変圧器、電圧コンバータ、電力コンバータインバータトランス、
＊カラーテレビのダブラーとトリプラー
＊高電圧DC電源（PPC、X線装置、空気清浄機、レーザーなど）
＊ディスプレイ用フォーカス回路の同調コンデンサ
注意事項
(1) 輸送および保管中
• コンデンサが高温または高湿度にさらされる場所では輸送または保管しないでください。
• H2SO4、HCL、HNO3などの有毒ガスにさらさないでください。
• 落下などによる過度の衝撃を避けてください。
(2) 動作中
• 発汗などの電解質との接触を避けてください。素手で触れないでください。
• 落下などによる過度の衝撃を避けてください。
• スタッド端子にはんだ付けしないでください。
• 端子を再加工しないでください。
(3) 使用法
• レーザーなど、高速パルスにコンデンサを使用する場合は、印加される
電圧（ピークツーピーク電圧）がコンデンサの定格仕様内であることを確認してください。
•コンデンサがチャンバーやトランスからの放射熱にさらされていないことを確認してください。
15KV一般仕様
15KV 100PF高電圧セラミックディスクコンデンサ
15KV 220PF高電圧セラミックディスクコンデンサ
15KV 330PF高電圧セラミックディスクコンデンサ
15KV 470PF高電圧セラミックディスクコンデンサ
15KV 500PF高電圧セラミックディスクコンデンサ
15KV 1000PF高電圧セラミックディスクコンデンサ
15KV 2200PF高電圧セラミックディスクコンデンサ
15KV 3300PF高電圧セラミックディスクコンデンサ
15KV 4700PF高電圧セラミックディスクコンデンサ
15KV 10000PF高電圧セラミックディスクコンデンサ
