高ピーク逆電圧のSMDバリストール,有効なDDR5 16Gb A-Die SDRAMのために指定

高ピーク逆電圧のSMDバリストール,有効なDDR5 16Gb A-Die SDRAMのために指定

商品の詳細:

起源の場所: 中国広東省東莞市
ブランド名: UCHI
証明: SGS.MA.CTI.CQC
モデル番号: DDR5 16Gb Aダイ SDRAM

お支払配送条件:

最小注文数量: 10000個
価格: 交渉可能
パッケージの詳細: 大きさ/テープ
受渡し時間: 5~7日
支払条件: T/T、Paypal、ウェスタン・ユニオン、お金のグラム
供給の能力: 1ヶ月あたりの5000,000,000PCS
ベストプライス 連絡先

詳細情報

生産シリーズ: SMDバリスタ 最大電流: 変化します(例、最大数アンペア)
テクノロジー: 金属酸化物 エネルギー吸収: 通常0.1J~10J
アプリケーション: 電子回路におけるサージ保護 電圧評価DC: 385V
よい名前: SMD バリスタ 10D471K 470V 10% エネルギー抵抗: 0.02J B 0.05J
絶縁抵抗: 通常 >100MΩ ターミナル: 特殊SMTマウント
保管温度: -55 +125 ワリスター電圧 AC: 175~385V
ヴァリストールの電圧: 470V+/-10%
ハイライト:

DDR5 SDRAM用のSMDバリストール

,

高峰逆電圧バリストール

,

A-Die 互換性のあるSMD バリスター

製品の説明

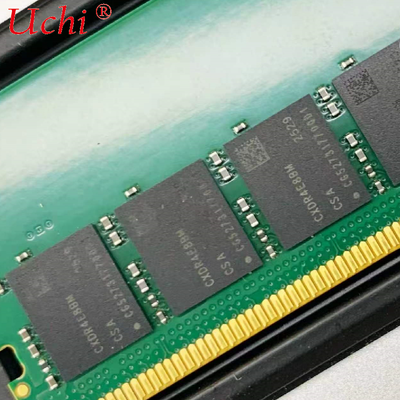

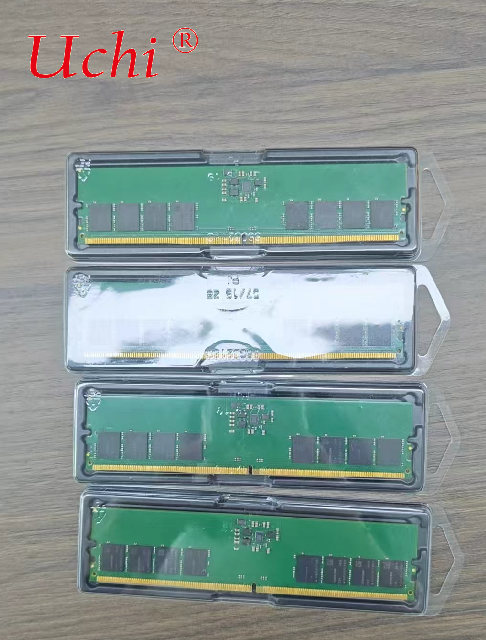

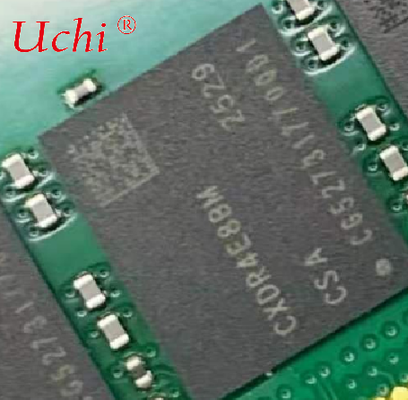

DDR5 16Gb A-Die SDRAM
1.1 主な特徴
JEDEC規格準拠;
電源: VDD/VDDQ = 1.1V (1.067V (-3%) ~ 1.166V (+6%));
電源: VPP = 1.8V (1.746V (-3%) ~ 1.908V (+6%));
JEDEC標準パッケージ: x4/x8用 82ボールFBGA、x16用 102ボールFBGA;
アレイ構成:
x4/x8用 32バンク (8バンクグループ、各バンクグループに4バンク);
x16用 16バンク (4バンクグループ、各バンクグループに4バンク);
16nビットプリフェッチアーキテクチャ;
バースト長 (BL): BL16、BC8 OTF、BL32 (オプション)、BL32 OTF (オプション) をサポート; ・ プログラム可能なCASレイテンシ (CL);
プログラム可能なCASライトレイテンシ (CWL);
モードレジスタ設定によるオンダイ終端 (ODT): RTT_PARK、RTT_WR、RTT_NOM_WR、RTT_NOM_RD、DQS_RTT_PARK
ノーマルリフレッシュモードおよびファイングラニュラリティリフレッシュモード用の同一バンクリフレッシュおよび全バンクリフレッシュ; ・ ファイングラニュラリティリフレッシュ 2x (0℃ ≤ TCase ≤ 85℃)、4x (85℃ ≤ TCase ≤ 95℃) モードでtRFCを短縮;
双方向差動データストローブ;
データ入出力、コマンドおよびアドレス入力用のPOD (Pseudo Open Drain) インターフェース;
コネクティビティテストモード (TEN) をサポート;
データ入力、コマンド/アドレス入力、チップセレクト用の内部VREF;
CAI (コマンドアドレス反転);
コマンド用の1N/2Nモードをサポート;
4タップ決定フィードバックイコライザ (DFE) をサポート;
ループバックおよびビットエラーレートテストをサポート;
hPPR/sPPRをサポート; sPPR Do/undo/Lockをサポート;
トレーニングモード:
VrefDQ / VrefCA / VrefCS トレーニング
リードトレーニングモード
CAトレーニングモード
CSトレーニングモード
ピンごとのVREFDQトレーニング
ライトレベリングトレーニングモード
リード用デューティサイクルアジャスター (DCA) - グローバル
リード用ピンごとのDCA (デューティサイクルアジャスター) - ピンごと (DQ) ・ DRAMごとのアドレス指定 (PDA);
最大省電力モード (MPSM);
マルチパーパスポリコマンド (MPC);
パワーアップ用非同期リセット;
動作ケース温度: 0℃ ≤ TCase ≤ 95℃;
オートリフレッシュおよびセルフリフレッシュモードをサポート;
平均リフレッシュ周期:
3.9μs/32ms、8Kサイクル (0℃ ≤ TCase ≤ 85℃); 1.95μs/16ms、8Kサイクル (85℃ < TCase ≤ 95℃);
プログラム可能なリード/ライトプリアンブルおよびポストアンブル;
リード/ライトデータ整合性用の巡回冗長検査 (CRC) をサポート; ・ オンダイECC;
ECC透過およびエラー消去;
MBIST / mPPR;
ギアダウンモードはサポートされていません;
パッケージ出力ドライバテストモード;
部分アレイセルフリフレッシュ (PASR) はサポートされていません;
RoHS準拠
注:
このデータシートに記載されている機能およびタイミング仕様は、特に断りがない限り、DLL有効モード (通常動作) のものです。
DDR5 SDRAMパッケージ仕様
この章では、主にx4/x8/x16構成のパッケージ寸法とボールアウトについて説明します。これにより、デバイスのマッチングに役立ちます。
DDR5 SDRAMパッケージ寸法 (7ページ参照)
DDR5 SDRAM x8 ボールアウト (MO-210-AN準拠) - 82ボール (8ページ参照) ・ ピン配置説明 (9ページ参照)
