詳細情報 |
|||
| 名前: | サージの防止装置60KA | 材料: | MOV/Nylon/PBT |
|---|---|---|---|
| ポーランド人: | 3P | Uc: | 275/320/385/440V |
| CertificationCE、CQC: | セリウム/CQC/SGS | 適用: | パワー系統 |
| 環境の温度: | （- 40℃~+85℃） | Imax: | 60kA （8/20us） |
| の: | 30KA （8/20us） | ||
| ハイライト: | 電気避雷器,小さい足跡のタイプ1 +2のサージ・プロテクター,3pポーランド人のタイプ1 +2のサージ・プロテクター |
||
製品の説明
60ka電気サージの防止装置、パワー系統のためのタイプ1 +2のサージの保護
私達避雷針を、私達はまだACサージ・プロテクターを使用する必要がある取付けたか。
現在の電光防御装置は外的な電光保護および内部電光保護を含んでいる。避雷針は目指された外的な電光保護である。この電光保護測定は直接落雷からだけ保護したり、電光波が建物の内部に侵入することを防ぐことができない。従って、造るさまざまな内部電子部品はACサージ・プロテクターが電気回路および通信回線で発生するサージを限るように要求する。
私達は最後の幾つか十年の電光によって打たれないし、多くの電光活動がない。サージの保護を必要とするか。
避雷器による落雷は確率の問題である。広範囲電光保護が行われなければ、建物の落雷の隠された危険がある。電光によって打たれて、それにより死傷者および機器損傷を引き起こす。同時に、落雷は電気回路および通信回線のサージの唯一の原因ではない。どの電子機器回路でも静電気の電磁誘導、強力な電気機器、等からの干渉による異なったピーク サージを備えている。サージ・プロテクターの取付けは効果的に装置を保護し、装置の耐用年数を高めることができる。

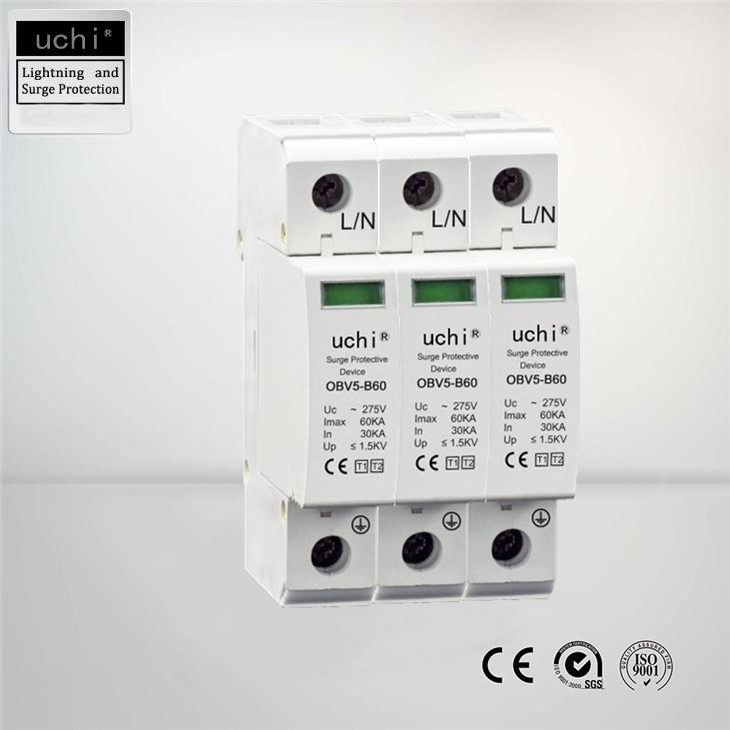

OBV5-B60
組合せ電光流れおよびサージの防止装置OBV5-B60はIEC 61643-11に従ってタイプ1 +2の条件のクラスに会う。これらの装置はすべてのタイプの過電圧から低電圧の消費者システムを保護し、four-pole版に単一棒で利用できる。高性能バリスターの使用は急速な応答時間を割り当て、ラインのない低い保護レベルは、現在に続く。状況が不確かであり、積み過ぎからの火危険があれば、内部締切りの単位は本管から防止装置を必要ならば切り離す。さらに、防止装置で印刷されるQRコードはオンライン インストール手順に直接アクセスを可能にする。
技術的な変数
| モデル:OBV5-B60 | |||
| 最高の連続的な電圧AC | Uc | V | 275/320/385/440 |
| SPDへのEN 61643-11 | タイプ1 +2 | ||
| SPDへのIEC 61643-1 | クラスI+II | ||
| 電光衝撃電流（10/350µs） | Iimp | ka | 12,5 |
| わずかな放出流（8/20µs） | ka | 30 | |
| 最高の放出流（8/20µs） | Imax | ka | 60 |
| 電圧保護レベル | の上 | kV | < 1=""> |
| 応答時間 | tA | ns | < 25=""> |
| 最高のバックアップ ヒューズ | 125 | ||
| 温度較差 | ϑ | ℃ | -40℃~+85℃ |
| 保護評価 | IP 20 | ||
| 最高。適用範囲が広いケーブルの横断面（良ワイヤー） | ² mmの | 25 | |
| 最高。堅いケーブルの横断面（単一ワイヤー/マルチワイヤ） | ² mmの | 35 | |
特徴:
1つは雷および即時の過電圧から、電気システムおよびオン ローディングの電気器具を保護する。
2つは、48V DC/34V AC電源回路が付いているイーサネット信号の伝達をに対して保護する
電光によって引き起こされるサージ。
3の高められたサージの保護。
35mm DINの柵accの土台のための4。EN 60715に
5のそれは効果的に装置がきちんと働くことを保障できる
利点
容易な取付けか改装
取付け可能な喧騒柵
3pin NO/NCの接触が付いているフェイル・セイフ/self-protectedのdesignRemoteの表示器（任意）
IP20指安全な設計
ビジュアルなインディケータ
小さいフィートの印刷物
適用
●AC/DCの配分
●電源
●産業オートメーション
●テレコミュニケーション
●運動制御システム
●PLCの塗布
●力の移動装置
●HVACの適用
●ACドライブ
●UPSシステム
●セキュリティ システム
●IT/Dataの中心
他
技術SPD変数（ノート:ユーザーの要求に従って、カスタマイズされたUc=140V、440V、550VのSPDの範囲の電圧範囲はある場合もある）:
| タイプいいえ。 | 評価される電圧（V）国連 | 連続的な電圧Uc （V~） | 標準的な放出流の（KA） | 最高の放出流 | 保護レベル（KA~） | 応答時間（ns） |
| DGM 1(2) - D5 | 220/380 | 275/320 | 5 | 10 | 1.2 | ≤25 |
| DGM 1(2) - D10 | 10 | 2 | 1.6 | |||
| DGM 1(2) - C20 | 20 | 40 | 1.8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM 3(4) - B40 | 10 | 80 | 2.4 | |||
| DGM （4） - B60 | 60 | 100 | 2.8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
一時的な電圧surgesin lvの電力線
一時的な過電圧はマイクロ秒の等級の持続期間の10のofkilovoltsに達することができる電圧サージである。theirshortの持続期間にもかかわらず、高エネルギーの内容によりラインに、早期の老化接続される深刻なproblemsto装置をからの破壊に引き起こすことができ整備するために中断および財務上の損失をもたらす。サージのThistypeは直接建物または送電線の外的な保護（避雷針）または金属コンダクターの電磁場のassociatedinductionを打つ大気電光を含むさまざまな異なった原因が、あることができる。
屋外および長距離回線部門は最も頻繁に誘導のハイ レベルを受け取るこれらの分野--にさらされるである。
それによりモーターorotherの誘導負荷の変圧器の中心の切換えまたは切断のような非天候現象のためにまた共通、隣接したラインで電圧スパイクを引き起こすためにである。
より低い流れが引き起こされるが、作り出される効果はまたはmoredestructive、通信回線（電話、イーサネット、R、等）にequipmentconnected電子のgreatersensitivityが原因で均等にある。
thegroundの関係の重要性
過電圧の保護装置（SPD）はそう接続された電気機器のためのacceptablevalueにピーク電圧を限る過剰な［余分な・高過ぎる・多すぎる・余剰］エネルギーのtogroundを、転換する。
従って十分な状態のアース接続は過電圧に対して有効な保護のための主要な面である。サージの防御装置の監視のアース接続の状態のguaranteesproper操作。
外的な保護（ESEの避雷針およびfaradization）。直接lightningstrikeに対する保護のためのシステム。これらはprotectedarea内の電光を捕獲し、安全にひくために、制御された方法で、導く。内部保護（力の頻度過電圧のandsurgeの防御装置）。protectagainstに設計されている装置電源システムおよび/orcommunicationsネットワークに接続される装置の過電圧の効果。基づいているシステム（基づいていることおよび絶縁材の監視）。大気dischargecurrentsが地面に分散するようにするシステム。基づいているsystem.CUAJEの提供をformonitoringこれらのシステムのそれぞれのための必要性プロダクトのwiderange。それはalsodevelopsの注文プロダクト、助言およびconsultingservicesおよび最良の販売後サービス提供する。
まずそれはTT、TNまたはITシステムであるかどうか、あなたの電力配分システムがであるもののよう定めなければならない。電力配分システムを定めた後、適切な避雷器を選ぶために避雷器の保護モードそして配線方法を選ぶことができる。
例えば、TN-Cは3P電光防御装置、TN-Sを使用する4P、TTの使用3P+N、等を使用する。
Q:私はあるサンプルを得てもいいか。
:はい、サンプル順序は歓迎した。
Q:私は商品の私の自身のロゴか設計を使用してもいいか。
:はい、大量生産のカスタマイズされたロゴそして設計は利用できる。
Q:受渡し時間は何であるか。
:サンプルのための3日、大量生産のための7-15日。
Q:支払の言葉は何であるか。
:一覧でT/T、L/C、西連合、Paypal、等。
