詳細情報 |
|||
| タイプ: | 防水 CWF 高精度カスタム NTC 温度センサー | R25: | 0.1K～1000Kオーム |
|---|---|---|---|
| ハウジング: | エポキシ/真鍮/ステンレス鋼/アルミニウム/プラスチック等。 | カスタマイズされた: | 利用可能 |
| ケーブルの長さ: | お客様からのご案内のため | アプリケーション: | 等自動車、医学、BBQ、家庭電化製品。 |
| 証明書: | CQC | CQC番号: | CQC10001052282 |
| 使用温度範囲: | -80~+600Degree | センシング要素: | NTC/PTC/RTD/DS18B20など |
| ケーブル/ワイヤー: | ポリ塩化ビニールのシリコーン、FEPのガラス繊維の絶縁材、他 | 耐性耐性: | ± 0,5%の± 1%の± 2%の± 3%の± 5% |
| ハイライト: | 熱対温度センサー,NTC プローブ温度センサー,10KOHM 3950 ntc サーミストール |
||
製品の説明
CQC認定 防水 CWF精密 オーダーメイド NTC 温度センサー 10KOHM 3950 HVAC と冷却用
PDF 仕様ファイル ダウンロードリンク: CWF 精密 NTC 温度センサー.pdf
一般的な
NTC Temperature Sensors offers wide range of standard and customized temperature sensors designed according to individual customer's requirements covering applications in temperature range between -80°C and +600°C私たちの製品には,NTC/PTCサーミストア,RTD,DS18B20などのセンサーを用い,幅広い金属/プラスチック製のハウジングに搭載された温度センサーが含まれています.
どう注文する?
1動作温度範囲: ?
2適用: ?
3住宅の材料と寸法: ?
4センサー要素の仕様: ?
(例えば:センサー要素がNTC熱電極である場合,25度での抵抗は10KOHMであり,抵抗許容量は±1%であり,ベータ値は3950であり,ベータ許容量は±1%)
5ケーブルの幅と長さ
6. ケーブルの尾をどう扱うか? 接続器を固定するか,剥がれ&缶詰に? 接続器を固定する場合は,pls 接続器の部品番号を教えてください.
7特別な要求はありますか? 例えば,温度基準の許容量など
8必要な量の推定
注:データシート/図面や有名なMPNを提供できれば,上記の情報を提供する必要はありません.
特徴
安定性と信頼性が証明されています
費用対効果の高いソリューション
特定の用途のために設計された金属とプラスチック製のホースやチュービングの種類
センサーの良い保護のために,様々な種類の樹脂でポット
特殊な種類のケーブル (2コアケーブルまたはPVC,シリコン,テフロンまたはキナー隔熱で固定されたケーブル,スクリーン付ケーブルおよびその他),コネクタおよびその他の付属部品で入手可能
環境条件から良い保護を提供します
証明された高電圧強度と動力強度
耐久性/温度,特徴の広い範囲
温度測定,制御,補償のために設計された
適用する
自動車 (エアコン,キャビンの気候制御/管理)
外部温度モニタリング,加熱座席,加熱ステアリング
車輪,その他) 消費者用品,機器
産業用オーブン,電気シャワー, HVAC,冷蔵庫,火災検出器,プール,スパなど...
人気商品展示

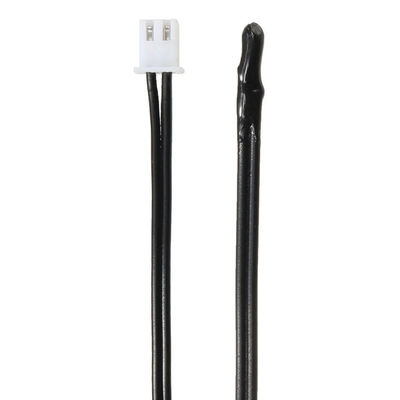

a.CWF1 エポキシ樹脂で包装されている
| 尺寸 (mm) | コード | S1 | S2 | S3 | S4 | 機能 | 主な用途 |
 |
Dmax | 4 | 5 | 6 | 7 | 湿度防止 短時間対応 迅速な対応 |
家計 エアコン 冷蔵庫に |
| L1最大 | 16 | 16 | 16 | 16 | |||
| ケーブル | 28# | 26# | 24# | 22# | |||
| L2 | お知らせします | ||||||

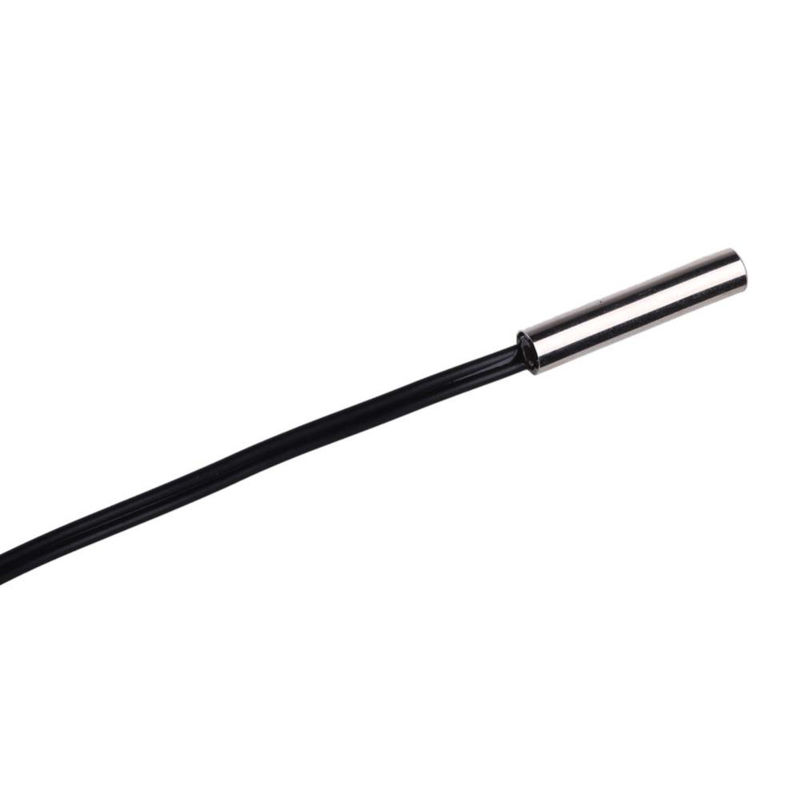

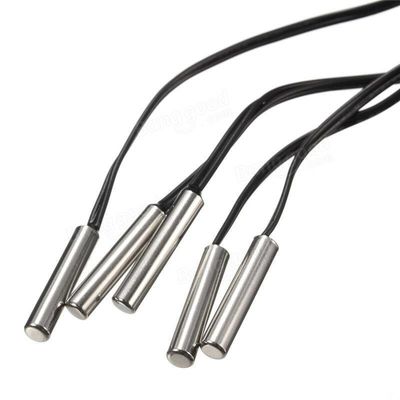

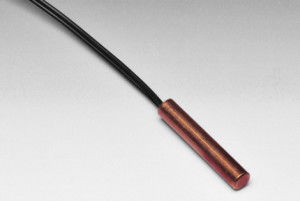

(b) CWF2 アルミ,銅,ステンレス鋼などで包装されている
| 尺寸 (mm) | コード | S1 | S2 | S3 | S4 | S5 | S6 | S7 | 機能 | 適用する |
|
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
湿気防ぎ 高い系数 優れた安定性 |
家 冷蔵庫の暖房機 |
| L1最大 | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | 顧客の要求に応じて | |||||||||
c.CWF3 プラスチックで包装されている
| 尺寸 (mm) | コード | S1 | S2 | S3 | S4 | 機能 | 適用する |
|
D | 3.5 | 4 | 5 | 6 |
防水性 優れた一貫性,電圧耐性 |
待機して エアコン 冷蔵庫に |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | 顧客からアドバイスを受ける | ||||||
|
D | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | 顧客からアドバイスを受ける | ||||||

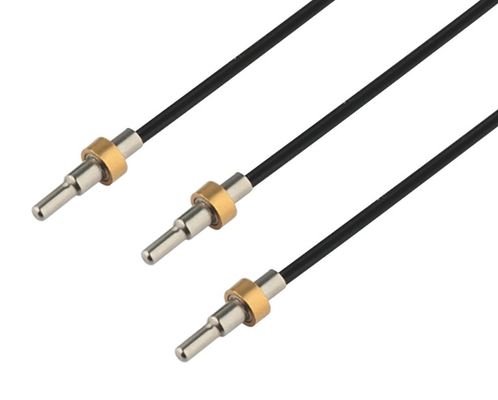

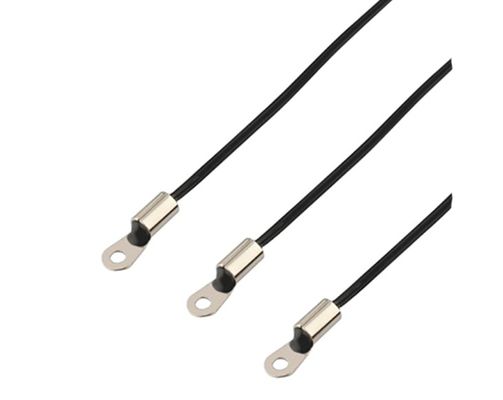

d CWF4 固定型金属片を追加
| 尺寸 (mm) | 機能 | 適用する |
|
|
満たすことができます 異なるマウントで 要求されるのは アジャリティの次元 |
扇風機 コントロール 産業 メートル |
e CWF5 特別パッケージの形
| 尺寸 (mm) | 機能 | 適用する |
|
低速で安定した 迅速な反応 |
適用される 高温環境,ヒーター コーヒーオーブンなど |
主な技術パラメータ
| 部品番号 | 定数抵抗 R25 | B値 (25/50) |
分散係数
|
熱時間定数 | 動作温度 | ||
| 範囲 KOhm | 容量 % | (K) | 容量 % | Mw/°C | 秒数 | °C | |
| CWF□□□3100 | 0.1~20 |
±1 ±2 ±3 ±5 |
3100 | ±1 | ≥22 | ≤70 | -55~+125 |
| CWF□□□3270 | 0.2~20 | 3270 | |||||
| CWF□□□3380 | 0.5~50 | 3380 | |||||
| CWF□□□3470 | 0.5~50 | 3470 | |||||
| CWF□□□3600 | 1~100 | 3600 | |||||
| CWF□□□3950 | 5~100 | 3950 | |||||
| CWF□□□4000 | 5~100 | 4000 | |||||
| CWF□□□4050 | 5~200 | 4050 | |||||
| CWF□□□4150 | 10~250 | 4150 | |||||
| CWF□□□4300 | 20~1000 | 4300 | |||||
| CWF□□□4500 | 20~1000 | 4500 | |||||
センサーエレメント-NTC サーミストアを使用
高品質で高性能なNTCサーミストールのワークショップ
独創的なプロセスとリーダーコア技術があり 独占知的財産権を持つ 陶器粉末機器 チップ製 高性能NTC 自動バッチ生産
生産ラインは12シリーズ以上高性能 NTC熱電阻自動生産ライン,製品は,大きな生産,高品質,良い一貫性,高い信頼性,さらに,それは多くの種類のNTC温度センサーから作ることができますNTCセンサーの他の工場にも供給され,大量に海外に輸出することができます.
|
|
|
|
|
|
NTC 温度センサー - ワークショップの見直し
自動温度センサーの利点と特性
- NTCの温度センサーの核心は NTCの温度測定器の 生産ラインの全セットと 知的財産権のコア技術です
- NTCの温度センサーのあらゆる種類のコア要素があります 高性能温度測定サーミストールは自社生産,完全なシリーズ,構造の多様性です低温から異なる温度領域で予測測定の要件を満たすことができます.中低温から中高温までです. これらの製品は国内外で多くの安全認証を合格しました.
- 耐久性や温度特性により,顧客の要求を完全に満たし,顧客にとって最高の快適さをサポートできます.
- NTC温度センサーの成熟した製造技術 大量生産 製品には絶縁密封の最高の能力があり 機械的な衝突 屈曲抵抗性
- 低熱時間 迅速な反応
- 複数カテゴリー,完全なシリーズ,多くの種類のハウジング 構成,簡単に組み立て
- 厳格で規範的な検査プロセスを遂行する 高レベルの検査設備を持っています
- 高精度 高信頼性 高安定性 高交換性 高共通性
(最大許容量は ±0.02°C に達することができる) (年間漂流率 ≤1‰)
NTC温度センサーの動作温度と環境は,そのコアエレメントとリードワイヤの特異的な性能に依存する.
異なるNTC温度センサーで使用する異なるNTC熱電極,以下の異なる動作温度:
チップまたはMF52A,MF51E,MF55:温度耐性 125°C,実際の温度耐性 150°C
MF58:温度耐性200°C,実際の温度耐性250°C
MF51:温度耐性200°C,実際の温度耐性250°C
MF51 特別:温度耐性 250°C,実際の温度耐性 300°C
溶接式チップ:温度耐性 450°C,実際の温度耐性 500°C
操作環境
高温,高湿度,高腐食の環境では,ガラスの密閉型熱istorをコア要素として使用することを提案します.そしてMF51型は高湿度環境で最高のNTC熱istorになります.
温度センサーの設計考察と手順:
1設計や組み立ての要求に応じて形を選んで,サーミストールを確認します.
2顧客の要求に応じて,サーミストア要素および他の材料を確認
3適した抵抗,B値と許容量を選択します.
4顧客の要求を満たすために適した湿度防止と保温技術を選択
5機械的衝撃抵抗の性能要件を満たす適切なカプセル構造を選択
6顧客の特別な要求を満たす.
信頼性試験
| 試験項目 | 試験基準 | 試験方法 | 性能要件 |
| ゼロの電源抵抗 | IEC 60539-1 | 25°C±0.005°Cの恒温浴にサンプルを浸し,安定抵抗を試験する. |
抵抗は ± 1%
|
| B値 | IEC60539-1 | 25°C,50°C (または85°C) の恒温浴にサンプルを浸し,安定した抵抗をテストし,B値を計算します. |
抵抗は ± 1%
|
| 自由転落 |
IEC60068-2-32
|
落下高さ: 1.5±0.1m,表面:セメント, 1回 |
明らかに損傷がない R25 △R/R≤±1%
|
| 断熱装置 |
IEC60539-1
|
500V 隔熱殻の圧力 隔熱抵抗試験 |
>500Mohm
|
| 電圧に耐える | IEC60539-1 |
抵抗電圧: 1500V/AC 漏れ電流:2mA 持続: 60秒
|
明らかに損傷はない
|
| 緊張感 | IEC60068-2-21 |
引き上げの速度は端で均等で,F>4.0KG (お客様が要求する)
|
明らかに損傷がない R25 △R/R≤±1%
|
| 振動 | Q/HBm 108-94 | 試験周波数: 10~500Hz,振動: 1.2mm 加速: 30m/s2 X,Y,Z方向 時間:8時間/方向 |
明らかに損傷がない R25 △R/R≤±1%
|
| 安定した湿度と熱度 | IEC60068-2-78 | 温度:40±2°C 湿度:92-95%RH 時間:1000±24時間 |
明らかに損傷がない R25 △R/R≤±1%
|
| 熱時間定数 | EC60539-1 | 25°Cの水に浸し,熱平衡後,85°Cに浸し,抵抗が63.2%に達し,合計時間を計算します |
<10秒
|
| 高温保存 | IEC60068-2-2 | 温度:125°C±5°C 時間:1000±24時間 | 明らかに損傷がない R25 △R/R≤±1% |
| 冷や熱ショック | IEC60068-2-14 |
-40°C~+125°C T1:30分 サイクル時間:1000
|
明らかに損傷がない R25 △R/R≤±1%
|
| ドック実験 | IEC60068-2-77 |
加速:250m/s2 パルス持続: 6ms 打撃時間: 1000 回復時間: 2 時間
|
明らかに損傷がない R25 △R/R≤±1%
|
| 低温保存 | IEC60068-2-1 |
温度: 40±2°C 時間: 1000±24時間
|
明らかに損傷がない R25 △R/R≤±1%
|
| 塩噴霧 | IEC60068-2-11 | 温度: 35±2°C 採集時間: 1.0mL~2.0mL 時間:実際の需要に応じて決定 |
明らかに損傷がない R25 △R/R≤±1%
|
試験・検査機器の導入
|
|
|
|
名称:高温/低温ショック室 機能:試験用品は高温/低温ショック室に耐える |
名称: 恒温湿度室 機能: 恒常的な湿度と熱の下で試験製品の保存状態 |
|
|
|
|
名称: 振動試験装置 機能: 振動周波数と振幅によって発生する輸送中の製品への影響を試験する. |
名称: 塩噴霧試験装置 機能: 酸化,腐食に対する試験製品の耐性 |
|
|
|
名称: レーザー粒子サイズ分析器 機能: レーザー粒子のサイズを分析する材料 |
名前: 掃除機と高温乾燥炉 機能:高温老化試験 |
|
|
|
名称:スペクトル分析機 機能: 製品の有害物質含有量を分析する |
名称:電解厚み計 機能: 原材料のコーティング厚さの試験に使用 |
|
|
|
名称: 恒温オイルバスタイム 機能: 常点抵抗 (許容度 ±0.002°C) での環境温度の試験 |
名称:低温精密試験シンク 機能: -70°C~0°C (許容度 ±0.01°C) の恒定点抵抗下での試験温度 |
|
|
|
名称: DC常電圧と常電流電源 (高電流) 機能: テスト U-I 曲線 |
名称: 高精度サーミストアソート 機能: 熱電阻の試験抵抗 |
|
|
|
名称: 散散と熱時間定数試験器具 機能: 試験消耗と熱時間定数 |
名前: NTC 衝撃テスト 機能: 製品が耐えるインパルス容量試験 |
|
|
|
名称: 耐電圧試験器具 機能: 試験隔熱 電圧に対応する |
名称:常電圧電源 機能: 試料名乗電力消費量 |
|
|
|
名前: プロジェクター 機能: 外見と内部の構造をテストする |
名称: 延長率の手段 機能: 試験用電線の長さ |
|
|
|
名称: 過負荷による老化試験装置 機能: 温度測定製品の電気老化試験 |
名称: 化学実験テーブル 機能: 化学混合 |
|
名称: 老化段階 機能: 製品の老化信頼性の試験 |
