製品の説明

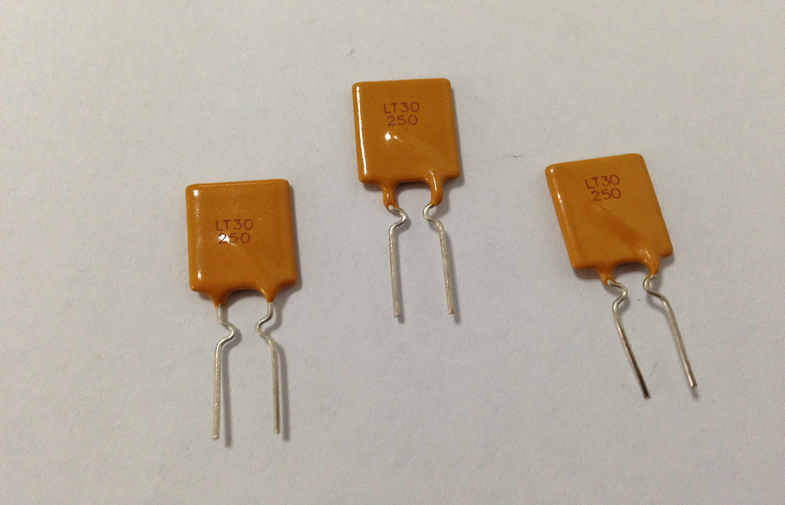

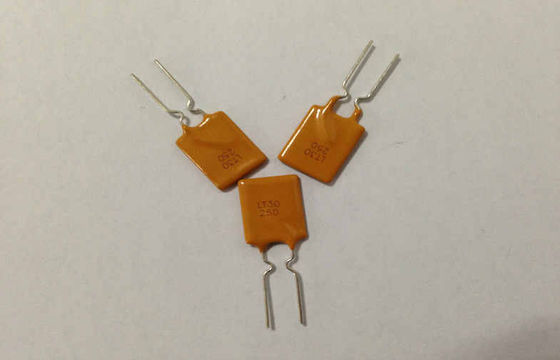

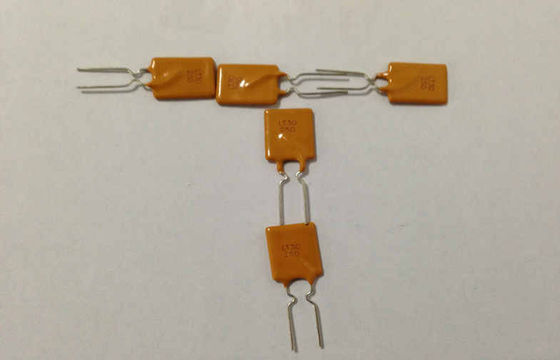

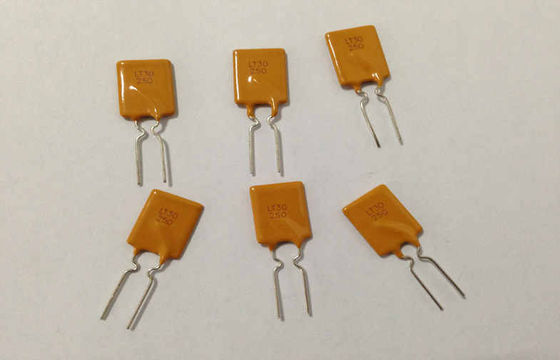

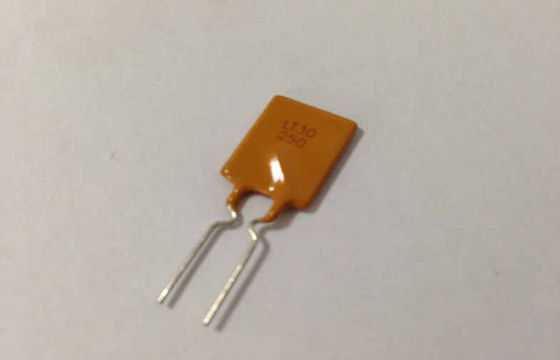

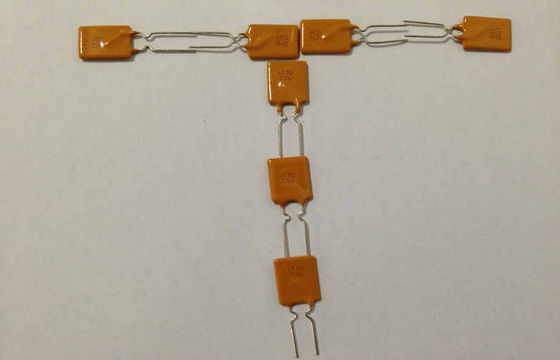

30V 2.5A PPTC リセット可能なファイズ, 超電流保護のためのポリスイッチ PTCデバイス
簡単な詳細:
• 医療機関 速度の高い移動時間と再設定可能な保護
• 超電流と超温保護
• 電流 (インホールド) と電圧 (Vマックス) の幅広い提供
• 抵抗 が 低い
• RoHS に 準拠 し,鉛 や ハロゲン が ない
記述:
クーパー・バスマンファミリーの PolyTronTM リセット可能なPPTCは,環境の高温や高温に敏感なアプリケーションを保護するのに最適です.PPTCは正温度係数装置として動作します.装置の抵抗が増加する設計温度/電流の限界に達すると,PPTCは効果的に超電流や高電流から保護するために,電路を開きます.障害が除去されたり,環境温度は冷却されたりすると,PPTCは自動で"リセット"し,安全な電流レベルを再び実行し,常時稼働時間が必要なアプリケーションで一般的に使用されます.そして/または,ユーザやサービス技術者が簡単にアクセスできない回路に.表面マウントと放射パケットで利用可能,クーパーバスマンリセット可能PPTCは,顧客機器の安全性と信頼性を向上させるのに役立ちます世界中で
応用:
• 医療 器具
• 産業用電源と電信
• 白い物
• 電気通信とネットワーク
• コンピュータ と 周辺機器
• 消費者および自動車電子機器
● バッテリー と 再充電 できる 器具
仕様:
製品寸法 ミリメートル
 |
|
部分番号 |
A について |
B について |
C について |
D |
E について |
F について |
鉛 |
|
|
マックス |
マックス |
タイプする |
ミニ |
マックス |
タイプする |
スタイル |
サイズΦ) |
|
|
LT30-090 |
6.0 |
13.8 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30〜110 |
7.8 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30〜135 |
8.9 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30〜160 |
9.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-185 |
10.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30〜250 |
11.7 |
19.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30〜300 |
11.7 |
21.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30〜400 |
14.2 |
23.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30〜500 |
14.4 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30〜600 |
16.7 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-700 |
19.4 |
29.6 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-800 |
21.6 |
31.9 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-900 |
24.5 |
36.4 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
電気特性 25 °C
|
部分番号 |
私はH |
私はT |
Vマックス |
私はマックス |
T旅行 |
Pdタイプ |
Rミニ |
Rマックス |
|
|
(A) |
(A) |
(V) |
(A) |
電流 (A) |
時間 (s) |
(W) |
(Ω) |
(Ω) |
|
|
LT 30-090 |
0.90 |
1.80 |
30 |
40 |
4.50 |
7.1 |
0.91 |
0.07 |
0.12 |
|
LT 30〜110 |
1.10 |
2.20 |
30 |
40 |
5.50 |
6.6 |
1.00 |
0.05 |
0.10 |
|
LT 30〜135 |
1.35 |
2.70 |
30 |
40 |
6.75 |
7.3 |
1.11 |
0.04 |
0.08 |
|
LT 30〜160 |
1.60 |
3.20 |
30 |
40 |
8.00 |
8.0 |
1.20 |
0.03 |
0.07 |
|
LT 30-185 |
1.85 |
3.70 |
30 |
40 |
9.25 |
8.7 |
1.27 |
0.03 |
0.06 |
|
LT 30〜250 |
2.50 |
5.00 |
30 |
40 |
12.50 |
10.3 |
1.34 |
0.02 |
0.04 |
|
LT 30〜300 |
3.00 |
6.00 |
30 |
40 |
15.00 |
10.8 |
2.00 |
0.02 |
0.05 |
|
LT 30〜400 |
4.00 |
8.00 |
30 |
40 |
20.00 |
12.7 |
2.50 |
0.01 |
0.03 |
|
LT 30〜500 |
5.00 |
10.00 |
30 |
40 |
25.00 |
14.5 |
3.00 |
0.01 |
0.03 |
|
LT 30〜600 |
6.00 |
12.00 |
30 |
40 |
30.00 |
16.0 |
3.50 |
0.005 |
0.02 |
|
LT 30-700 |
7.00 |
14.00 |
30 |
40 |
35.00 |
17.5 |
3.80 |
0.005 |
0.02 |
|
LT 30-800 |
8.00 |
16.00 |
30 |
40 |
40.00 |
18.8 |
4.00 |
0.005 |
0.02 |
|
LT 30-900 |
9.00 |
18.00 |
30 |
40 |
40.00 |
20.0* |
4.20 |
0.005 |
0.01 |
私はH=保持電流: 25°C の静かな空気で装置が動かない最大電流.
私はT=電流: 25°C の静かな空気で装置が常に電流する最小電流.
Vマックス= 最大電圧装置は,定数電流で損傷を受けずに耐える.
私はマックス=最大故障電流装置は,定位電圧で損傷を受けずに耐える.
T旅行=割り当てられた電流で最大トリップ時間 (s)
Pdタイプ=典型電源消耗: 状態の空気環境で装置が消耗する典型的な電源量.
Rミニ= 起動前の25°Cでの装置の最小抵抗.
Rマックス= 起動前の25°Cでの装置の最大抵抗
熱降解 [ 周囲温度 (°C) での保持電流 (A) ]
|
部分番号 |
最大環境動作温度 (°C) |
||||||||
|
-40歳 |
-20歳 |
0 |
25 |
40 |
50 |
60 |
70 |
85 |
|
|
LT 30-090 |
1.40 |
1.25 |
1.10 |
0.90 |
0.75 |
0.69 |
0.65 |
0.60 |
0.50 |
|
LT 30〜110 |
1.75 |
1.52 |
1.33 |
1.10 |
0.99 |
0.90 |
0.80 |
0.73 |
0.63 |
|
LT 30〜135 |
2.15 |
1.94 |
1.70 |
1.35 |
1.20 |
1.14 |
1.00 |
0.90 |
0.81 |
|
LT 30〜160 |
2.49 |
2.21 |
1.94 |
1.60 |
1.42 |
1.31 |
1.19 |
1.03 |
0.88 |
|
LT 30-185 |
2.87 |
2.59 |
2.28 |
1.85 |
1.63 |
1.52 |
1.33 |
1.21 |
1.05 |
|
LT 30〜250 |
3.82 |
3.44 |
3.03 |
2.50 |
2.17 |
2.00 |
1.81 |
1.59 |
1.39 |
|
LT 30〜300 |
4.55 |
4.10 |
3.60 |
3.00 |
2.65 |
2.51 |
2.24 |
2.01 |
1.74 |
|
LT 30〜400 |
6.00 |
5.40 |
4.74 |
4.00 |
3.47 |
3.28 |
2.82 |
2.63 |
2.26 |
|
LT 30〜500 |
7.44 |
6.68 |
5.80 |
5.00 |
4.30 |
4.03 |
3.58 |
3.22 |
2.77 |
|
LT 30〜600 |
8.90 |
7.99 |
7.08 |
6.00 |
5.13 |
4.82 |
4.27 |
3.84 |
3.30 |
|
LT 30-700 |
10.35 |
9.30 |
8.21 |
7.00 |
5.95 |
5.58 |
4.96 |
4.46 |
3.84 |
|
LT 30-800 |
11.60 |
10.60 |
9.35 |
8.00 |
6.79 |
6.36 |
5.64 |
5.07 |
4.36 |
|
LT 30-900 |
13.25 |
11.90 |
10.49 |
9.00 |
7.53 |
7.12 |
6.32 |
5.69 |
4.88 |
信頼性試験
|
テスト |
試験条件 |
受け入れ/拒否基準 |
|
抵抗力 |
静かな空気中に @ 25°C |
Rミニ≤R≤Rマックス |
|
旅 の 時 |
指定電流,Vマックス, 25°C |
T≤最大移動時間 |
|
保持電流 |
30分,IでH |
旅行は無い |
|
旅行 ライフ サイクル |
Vマックス私はマックス,100サイクル |
弧や燃焼がない |
|
旅 の 忍耐 |
Vマックス24時間 |
弧や燃焼がない |
25°Cで典型的な移動時間曲線
A = LT 30-090
B = LT 30-110
C = LT 30-135
D = LT 30-160
E = LT 30-185
F = LT 30〜250
G = LT 30〜300
H = LT 30〜400
I = LT 30〜500
J = LT 30〜600
K = LT 30-700
L = LT 30-800
M = LT30-900
パッケージ情報
大量:
LT 30-090 ~ LT 30-185 1袋あたり1000個
LT 30-250 ~ LT 30-800 について 袋あたり500個
LT 30~400 袋あたり1000個
LT 30-900 袋あたり200個
テープ&リール:
LT 30-090 ~ LT 30-250 3000個/ロール
LT 30~300 2500個/ロール
LT 30-400 ~ LT 30-500 ロールあたり1500個
