商品の詳細:

起源の場所: 中国
ブランド名: UCHI
証明: ROHS
モデル番号: NSAB1802JD8-650T2I

お支払配送条件:

最小注文数量: 500pcs
価格: 6-9 USD / Pieces
パッケージの詳細: 大きさ、単位重量:20g
受渡し時間: 7-10日
支払条件: トン/ Tは、ウェスタンユニオン
供給の能力: 1 ヶ月あたりの 150,000pcs
ベストプライス 連絡先

詳細情報

名前: スタック煙道センサー 品番: NSAB1802JD8-650T2I
ユニバーサル PN: 42002-0024S 要素: R200:8KΩ ±5% R150/250:5300K ±3% DDR
ケーブル: TPEF AWG22*1C 320℃ コーティング: エポキシ樹脂
ハウジング: JM19105 Φ6.35*54.6+S13+24UNF SUS304 「ターミナル」: アンプ 250 #22-#18
作動temp.range: -30~+300℃ ケーブルの長さ: 65mm
ハイライト:

ペンテア ヒーター スタック煙道センサー、NSAB1802JD8-650T2I、ペンテア プール ヒーター スタック煙道センサー

,

NSAB1802JD8-650T2I

,

pentair pool heater stack flue sensor

製品の説明

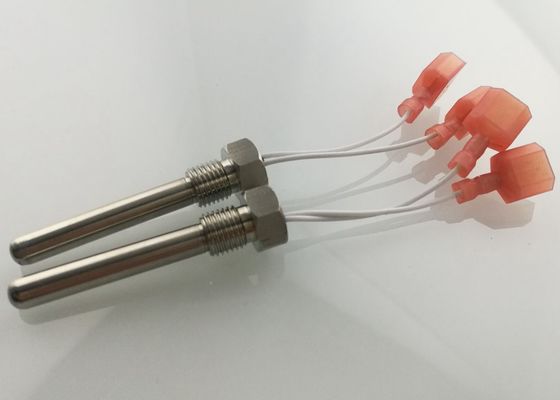

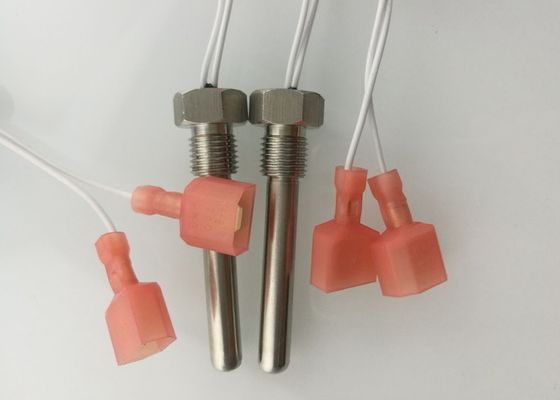

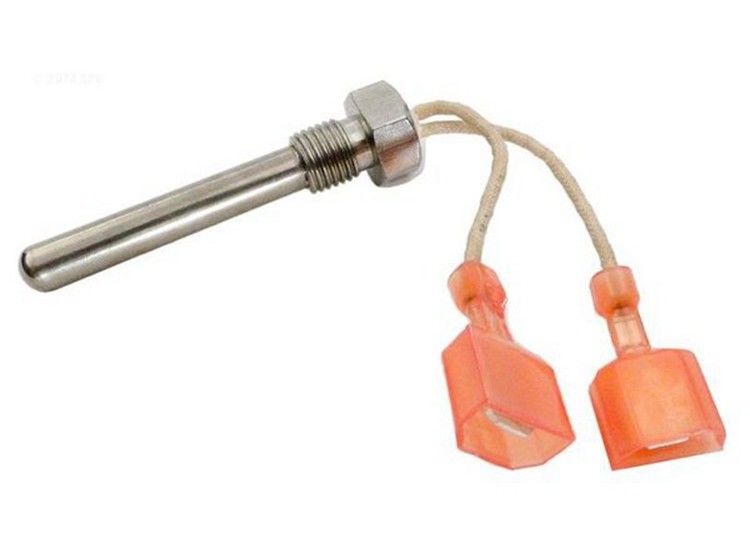

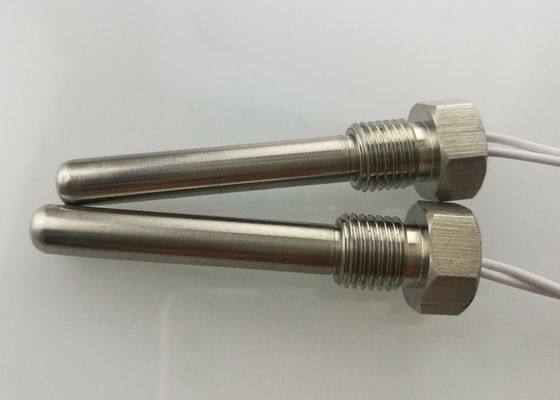

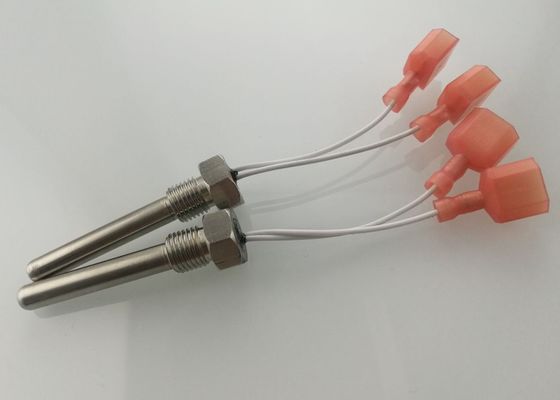

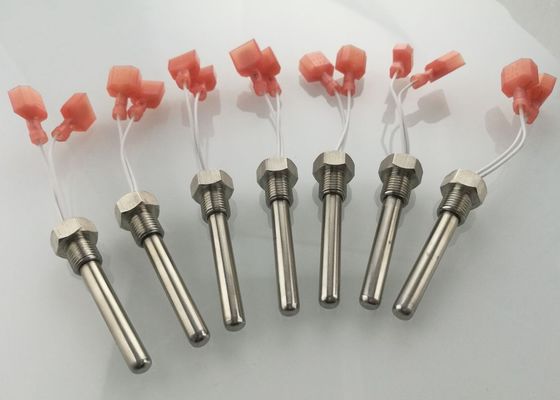

Pentair 42002-0024S スタック煙道センサー 交換用 NTC 温度センサー プールおよびスパヒーター電気システム用


仕様のダウンロード リンク :NSAB1802JD8-650T2I SPEC.pdf
インストール方法のダウンロード リンク :スタック煙道センサー断熱材.pdf





説明



プール ヒーターの排気エルボにある煙突煙道センサーは、煙道ガスの出力が 500°F を超えるのを防ぎます。これが失敗すると、システムはエラー コード E05 または E06 を表示して、煙道センサーを交換する必要があることを示します。

Optimum Pool Technologies の交換用煙突煙道センサーは、Pentair の MasterTemp、Max-E-Therm、およびその他の Pentair Sta-Rite ヒーターと互換性があります。これは、Sta-Rite ヒーター スタック煙道センサーを交換するために特別に設計されています。

位置:屋内煙道スイッチ (ES2)/煙道センサー (SFS) は排気エルボにあります。



寸法 (mm)

Pentair 42002-0024S プールおよび鉱泉のヒーターの電気系統のための積み重ねの煙道センサーの取り替え 0

いいえ 成分 素材と仕様 数量 述べる
2-1 エレメント R200:8KΩ ±5% R150/250:5300K ±3% DDR 1個
2-2 リード線 TPEF AWG22*1C 320℃ 65mm (白 )
2-3 コーティング エポキシ樹脂   (黒)
2-4 ハウジング JM19105 Φ6.35*54.6+S13+24UNF SUS304 1個
2-5 ターミナル アンプ 250 #22-#18 2個 (赤)


パフォーマンス

いいえ アイテム サイン 試験条件 最小。 正常値 最大。 単位
4-1. 200℃での抵抗 R200

Ta=200±0.05℃

PT≦0.1mw

7.6 8 8.4
150℃での抵抗 R150

Ta=150±0.05℃

PT≦0.1mw

/ 29.65 /
250℃での抵抗 R250

Ta=250±0.05℃

PT≦0.1mw

/ 2.705 /
4-2. B値 B150/250   5141 5300 5459 k
4-3.

散逸

係数

σ 空の上に 3   / 分子量/℃
4-4. 時定数 τ 空の上に / / 15
4-5. 絶縁抵抗 / DC500V 100 / /
4-6. 耐電圧 / AC1500V 5 / /
4-7. 使用温度範囲 / / -30 / +300



信頼性試験


いいえ アイテム 技術要件 試験条件と方法
5-1. 高温。テスト

DR/R25£±3%

DB/B£±3%

耐電圧変化なし、
侮辱のパフォーマンス。
損傷のない外観。

105±5℃、1000±24時間
5-2. 低温。テス -30±5℃、1000±24時間
5-3. 耐湿試験 65±2℃、90%~95%RHの環境で1000±24時間保存
5-4. 温度サイクルテスト -30℃で 10 分間、25℃で 10 分間、100℃で 10 分間放置する。5回繰り返します。
5-5 引張試験

引張試験後、センサーは
損傷なし、落下なし。ゼロパワー。
抵抗変化率は小さくする必要があります
25℃で±1%以内

コネクタ端子の内縁から 50mm 離れた位置でワイヤーをクランプし、軸方向に沿って、端子とワイヤーの間に 10N の静的張力を 1 分間加えます。パワーレ。
5-6 落下試験

技術的な損傷はありません。ゼロパワー
抵抗変化率は25℃で±1%以内

センサーを高さ1mからセメント床に軸方向、横方向、各方向から5回ずつ落下させ、外観を確認し、25℃で無負荷時の抵抗値を測定します。
5-7 振動試験 周波数範囲:10-500HZ、加速速度:10g、周波数掃引時間:XとYの両方で30分間。テスト後4時間回復し、センサーの外観を目視検査し、25℃でゼロ電力抵抗を測定します



6.1保管および輸送の過程で、スタックごとの高さは 4 CTN 製品以下です。
6.2すべての輸送方法で利用できますが、直接的または間接的な浸出や機械的損傷の雨、雪は避けてください。

6.3製品は、環境温度 - 10 ℃ / + 40 ℃、相対湿度が 80% 以下、環境に酸、アルカリ、腐食ガスまたは放射性源がないように保管する必要があります。


操作上の注意

7.1電流がセンサーを通過すると、余分な熱が発生し、テストの精度に影響を与えます。センサーを選択する前にそれを考慮してください。
7.2製品が移動するときは、製品を引っ張って損傷しないように、設置を慎重に取り扱う必要があります。
7.3製品の変形、酸化などの現象は、温度精度に影響を与えないように使用できません。
7.4動作温度範囲内で過度の温度変化を避ける必要があります。
7.5腐食性ガス(CO2、NH3、SOX、NOX など)の中で指定条件を超えて使用しないでください。
7.6電解、塩分、酸、アルカリ、有機溶剤などで指定の条件を超えて使用しないでください。
7.7限界温度では、製品は短期間で高すぎるまたは低すぎる温度衝撃に耐えることができますが、製品の耐用年数の短縮を避けるために、製品を限界温度に長時間置くことはできません。

ご不明な点がございましたら、営業担当者またはエンジニアにご相談ください。
