詳細情報 |
|||
| 名前: | 4512 ブリックヒューズ | 現在の評価: | 50A |
|---|---|---|---|
| 定格電圧: | 32V、63V、72V、80V、125V | 遮断容量: | AC 500A @ 125V、DC 1KA |
| スピード: | 迅速な作用 | 体: | 陶磁器正方形 |
| カプセル化: | 表面実装 | 標準: | UL248-1/14 |
| ハイライト: | ミニ ガラス ヒューズ、ラジアル リード ヒューズ、50A 高電流ブリック ヒューズ,radial lead fuse,50A high current brick fuse |
||
製品の説明

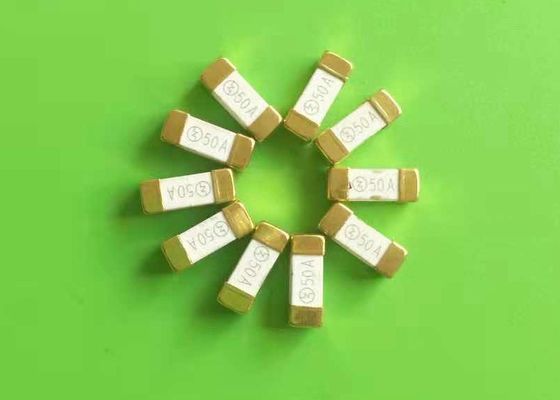

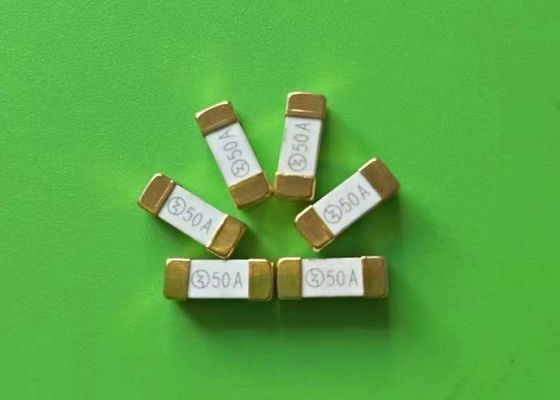

1032 1245 4512 シリーズ 表面マウント パッケージ 急速作用する高電流 レンガファイズ 50A 12x4.5mm セラミック方形体
記述
4512 シリーズ NANO2 ファイューズは,高電流アプリケーションのために設計された,高速作用,非常に高電流のファイューズです.低温上昇と優れた温度安定性特性で,500サイクルの優れた熱サイクル耐久性を提供しています, 高端サーバー,ベースステーション,電源,ブレードコンピューティングアプリケーションなどのデータコムおよび通信機器で使用するのに理想的です. 463シリーズは高アンプ回路保護を提供します.超高い中断値 (最大500A@72VDC) と小サイズ (10.1 mm x 3.12 mm x 3.12 mm) と表面マウントのフォームファクターによりスペースを節約できます.
特徴
* 速度の高い電流のブリックファイューズ
* 表面のマウントは,スペースを節約するために設計されています
* 端蓋デザインのセラミックスーカールボディ
* UL248-1/14 に準拠して設計された
*ニューアリアル
申請
高級サーバー
ベースステーションの電源
PCサーバー用電圧調節モジュール
PCサーバー用の冷却扇風機システム
クラウドコンピューティングのための先行通信コンピューティングアーキテクチャ (ATCA) アプリケーション
バッテリー管理システム (工業用ツール)
電気特性
| アムペア | 1.0 イン | 2.5 イン | 3.5 イン |
| 20〜50A | 4時間分 | <10秒 | - |
| 60〜100A | 4時間分 | - | <10秒 |
仕様
1AC中断評価 (指定電圧で測定され,電源因子100%のランダム閉じる)
2. DC中断評価 (指定電圧で測定され,時間常数は50マイクロ秒未満,
バッテリー源)
3電池バンクで10インット電流で測定されますが,中断電流を超えない場合
定数,校正回路の時間常数 (50マイクロ秒未満)
4. 40A-60A @ 80Vdc の内部資格,UL 承認が待っています.
尺寸 (mm)
推奨されたパッドの配置
20A-30A: 3ozの痕跡厚さを推奨し,最小の痕跡幅は10mmです
40A-50A: 推奨する痕跡厚さは3ozです; 最小の痕跡幅は15mmです
60A-70A: 推奨する痕跡厚さは3ozです; 最低の痕跡幅は22mmです
80A-100A: 推奨する痕跡厚さは6ozです; 最小の痕跡幅は33mmです
溶接特性
リフロー溶接
• 温度: 260°C
• 時間: 最大 30 秒
時間の 流れ の 曲線
温度低下曲線
通常の動作温度: 25°C±2°C
動作温度: -55°C~125°C 適切な調整因子で
調整因子のグラフ

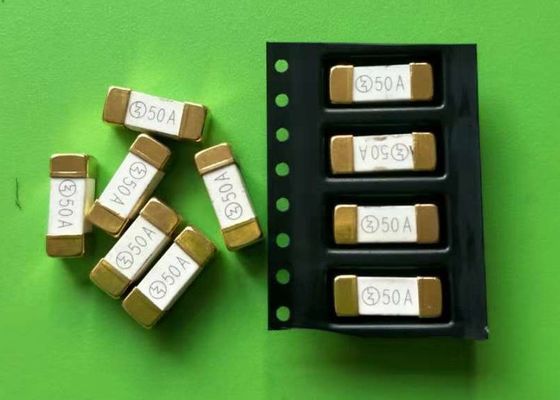

パッケージと最小注文量
20A-30A: 2000pcsファイューズテープ (幅24mm) とロール (直径13インチ);
テープ (幅24mm) とリール (直径13インチ) で1000pcsファイューズ
