製品の説明

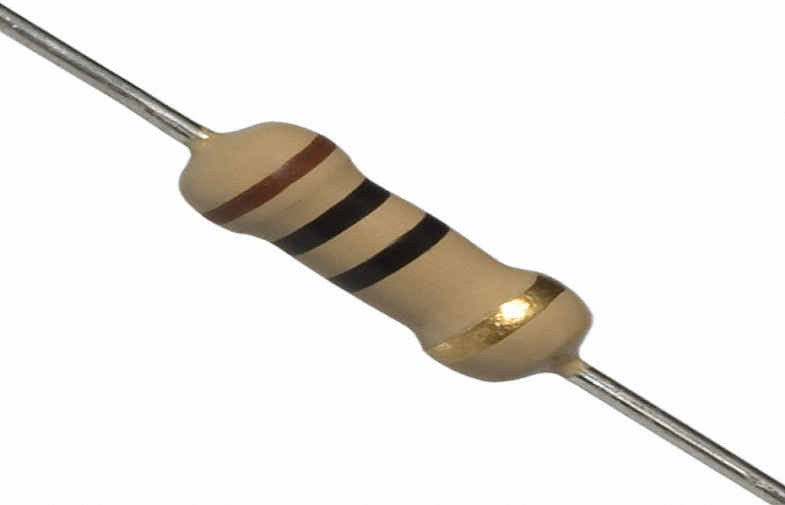

E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます



速い細部:



• 温度較差 -55°C | +155°C

• ±5% の許容

• 経済的な価格の良質の性能

• 自動挿入装置と互換性がある

• 炎-利用できる抑制タイプ

• 錫によって塗られるアニールされた銅線

• 1Ωの下のまたは 10MΩの上の価値は特別な要求によって利用できますと、細部を頼んで下さい





記述:



カーボン フィルム抵抗器は固定フォーム タイプ抵抗器です。 それらは抵抗材料としてそれ、それのまわりの薄く純粋なカーボン フィルムが付いている陶磁器のキャリアから作用します組み立てられます。







適用:



電力回路にの取付けることができます:

• 電源およびインバーター

• 無停電電源装置

• 省エネ ランプ

• 電子バラスト

• さまざまなタイプのランプのフィラメントの保護

• ある種のヒーター

• 高い発電のために回路は MF73 について尋ねます

 そして MF74 シリーズ サージ サプレッサー。





指定:







  1.概要



1.1 規模

この指定は環境関連物質の条件の RoHS テストと製造されたカーボン フィルムによって修理される抵抗器のために利用できますそれ一致します。



1.2 指定(例)をタイプして下さい



タイプ指定は次の形態に指定されるようにであり。

E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 0E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 1E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 1E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 0E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 4    CF 1/4 W 10K J T52

   E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 5

1.3 評価される力

評価される力は指定周囲温度で絶えず荷を積むことができる最高力です

テーブル1 として 70℃、; 但し周囲温度が 70℃を超過するとき、評価される力は断固としたなべきです

Fig.1 の軽減のカーブから。



テーブル1



    タイプ



評価される力



最高に働くこと

電圧

最高の積み過ぎ

電圧

誘電性の抵抗

電圧

抵抗

範囲(Ω)

  正常なサイズ

CF1/8W

0.125W

200V

400V

300V

1Ω~10MΩ

CF1/4W

0.25W

250V

500V

350V

1Ω~10MΩ

CF1/2W

0.5W

350V

700V

400V

1Ω~10MΩ

CF1W

1W

500V

800V

450V

1Ω~10MΩ

CF2W

2W

500V

1000V

450V

1Ω~10MΩ

CF3W

3W

500V

1000V

500V

1Ω~10MΩ

CF5W

5W

500V

1000V

500V

1Ω~10MΩ

    小型

CF1/4WS

0.25W

200V

400V

300V

1Ω~10MΩ

CF1/2WS

0.5W

250V

500V

350V

1Ω~10MΩ

CF1WS

1W

350V

700V

400V

1Ω~10MΩ

CF2WS

2W

500V

800V

450V

1Ω~10MΩ

CF3WS

3W

500V

1000V

450V

1Ω~10MΩ

CF5WS

5W

500V

1000V

500V

1Ω~10MΩ



 カーブを軽減する図 1 力



E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 6



  1.4 評価される電圧



    評価される電圧は対応する D.C または A.C. (力の頻度の R.M.S)の電圧です

次方式から計算される価値および評価される力。



        E E=√ (P×R):    評価される電圧(V)

                                  P:   評価される力(W)

                                  R:   わずかな抵抗(Ω)

実用温度範囲: - 55℃~+155℃



2.構造



   2.1 外のり寸法



      次元はに満たされます[5.の外のり寸法]。



   2.2 構造の図表



       抵抗器(CF シリーズ)の構造は次の通りあります:

           E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 7

いいえ

項目

材料

  1

  陶磁器の中心

    陶磁器高いアルミナは使用されます。

  2

  抵抗器の要素

  抵抗器の要素はカーボン フィルムから成っています。

  3

  ターミナル

  錫メッキされた鉄の帽子。

  4

  関係

はんだとめっきされる導線は帽子にプロセスの溶接によって取付けられます。

  5

  導線

  はんだ付けされたか、または錫メッキされたアニールされたワイヤー。

6

  Undercoat の絵画

   電気絶縁材の樹脂。

  7

  仕上げの絵画

   エポキシ樹脂は使用されます。

  8

  徴候

   カラー コード。



   2.3 末端の帽子

            帽子は抵抗器の要素としっかり電気でそして機械的に接続されます。

   2.4 抵抗器の実体色

                               テーブル2

                正常なサイズ

               小型

タイプ

タイプ

CF1/8W、CF1/4W、

CF1/2W、CF1W、

CF2W、CF3W、CF5W

カーキ色

CF1/4WS、CF1/2WS、

CF1WS、CF2WS、

CF3WS、CF5WS

カーキ色か緑

    2.5 徴候



       徴候はに満たされます[4.徴候]。



3.特徴

                                             テーブル3

       項目

性能

方法をテストして下さい(JIS C 5202 に合致して下さい)

温度

係数

T.C.R

±350

(PPM/℃)

+0~

-500

(PPM/℃)

+0~

-700

(PPM/℃)

+0~

-1500

(PPM/℃)

5.2 に従って下さい



×106 (PPM/℃)

E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 8      R1-R0



       R0 (T1-T0



  R0: 部屋の臨時雇用者の抵抗の価値。(T0)。

  R1: 部屋temp.plus100℃(T1の抵抗の価値

抵抗

価値

<47KΩ

47KΩ

|

100KΩ

101KΩ

|

330KΩ

331KΩ

|

10MΩ

短い時間

積み過ぎ

± (1%+0.05Ω)の中では。

機械損傷の証拠無し。

    5.5 に従って下さい

 評価される voltage×2.5 時、5s

しかし最高の積み過ぎの電圧を超過しないため。 (テーブル1 を見て下さい)



項目

性能

方法をテストして下さい(JIS C 5202 に合致して下さい)

絶縁材

抵抗

小型 104MΩ。

104MΩまたは多く。

  5.6 に従って下さい

  V ブロック方法

  抵抗器は 60 秒の間 DC 500V でテストされます。

誘電体

抵抗

電圧



  弧光を発するフラッシュオーバの機械損傷の証拠無し

  または絶縁材の故障。

  5.7 に従って下さい

一定した圧力、V ブロック方法

抵抗器は 60 秒の間 AC 潜在性でそれぞれテストされます。(テーブル1 を見て下さい)

脈拍の積み過ぎ

の中では ± (2%+0.05Ω)

5.8 に従って下さい

評価される電圧 X 4 回、10000 cyc。(1s、25s)

しかし最高の脈拍の電圧を超過しないため。(テーブル1 を見て下さい)

末端の強さ

機械損傷の証拠無し。

6.1 に従って下さい

引張強さ

mm

直径

抗張力 N (kgf)

時間



Φ0.38mm~0.50mm

5 (0.51)

10±1

二番目に

Φ0.50mm~0.68 mm

10 (1.02)

ねじりの強さ: 導線をの時点で約曲げるため 6mm~







項目

性能

方法をテストして下さい(JIS C 5202 に合致して下さい)

絶縁材

抵抗

小型 104MΩ。

104MΩまたは多く。

  5.6 に従って下さい

  V ブロック方法

  抵抗器は 60 秒の間 DC 500V でテストされます。

誘電体

抵抗

電圧



  弧光を発するフラッシュオーバの機械損傷の証拠無し

  または絶縁材の故障。

  5.7 に従って下さい

一定した圧力、V ブロック方法

抵抗器は 60 秒の間 AC 潜在性でそれぞれテストされます。(テーブル1 を見て下さい)

脈拍の積み過ぎ

の中では ± (2%+0.05Ω)

5.8 に従って下さい

評価される電圧 X 4 回、10000 cyc。(1s、25s)

しかし最高の脈拍の電圧を超過しないため。(テーブル1 を見て下さい)

末端の強さ

機械損傷の証拠無し。

6.1 に従って下さい

引張強さ

mm

直径

抗張力 N (kgf)

時間



Φ0.38mm~0.50mm

5 (0.51)

10±1

二番目に

Φ0.50mm~0.68 mm

10 (1.02)

ねじりの強さ: 導線をの時点で約曲げるため 6mm~





4.徴候

カラー コード



E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 9



5.   外のり寸法

              P のタイプ



E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 10

タイプ

次元

正常なサイズ

小型

I±2.0

L±1.0

ψD

ψd±0.05

H±2.0

CF1/8W

CF1/4WS

60

3.2

1.8±0.5

0.43

28

CF1/4W

CF1/2WS

60

6.5

2.3±0.5

0.45

28

CF1/2W

CF1WS

60

9.0

3.2±0.5

0.50

28

CF1W

CF2WS

60

11.5

4.5±1.0

0.68

25

73

11.5

4.5±1.0

0.68

31

CF2W

CF3WS

60

15.5

5.0±1.0

0.68

23

81

15.5

5.0±1.0

0.68

33

CF3W

CF5WS

94

17.5

6.0±1.0

0.68

38

CF5W

94

24.5

8.0±1.0

0.68

35





5.2 軸鉛の収録



E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 11



 タイプ



録音

 次元

正常なサイズ

小型

L

W

P

L1-L2

最高。

T

Z

最高。

R

最高。

t

最高。

e

最高。

S

最高。

CF1/8W

CF1/4WS

T26

3.2±0.5

26+1

     -0

 5±0.5

0.5

6±0.5

1.2

0

3.0

0.6

0.5

T52

3.2±0.5

52±1.0

 5±0.5

1.0

6±0.5

1.2

0

3.0

0.6

0.5

CF1/4W

CF1/2WS

T26

6.5±0.5

26+1

     -0

 5±0.5

0.5

6±0.5

1.2

0

3.0

0.6

0.5

T52

6.5±0.5

52±1.0

 5±0.5

1.0

6±0.5

1.2

0

3.0

0.6

0.5

CF1/2W

CF1WS

T52

9.0±1.0

52±1.0

 5±0.5

1.0

6±0.5

1.2

0

3.0

0.6

0.5

CF1W

CF2WS

T52

11.5±1.0

52±1.0

 5±0.5

1.0

6±0.5

1.2

0

3.0

0.6

0.5

T66

11.5±1.0

66±1.0

 5±0.5

1.0

6±0.5

1.2

0

3.0

0.6

0.5

CF2W

CF3WS

T52

15.5±1.0

52±1.0

10±0.5

1.0

6±0.5

1.2

0

3.0

0.6

0.5

T73

15.5±1.0

73±1.0

10±0.5

1.0

6±0.5

1.2

0

3.0

0.6

0.5

CF3W

CF5WS

T84

17.5±1.5

84±1.0

10±0.5

1.0

6±0.5

1.2

0

3.0

0.6

0.5

CF5W

T84

24.5±1.5

84±1.0

10±0.5

1.0

6±0.5

1.2

0

3.0

0.6

0.5





5.3 MB のタイプ &M の Type&MK のタイプ

  MB



E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 12

ワット

次元(mm)

D

L

P±1.0

H1±1.0

H2±0.5

t±0.15

qMax

1/2w、1ws

3.2±0.5

9.0±1.0

12.5/15

10.5

4.5

1.2

3

1w、2ws

4.5±1.0

11.5±1.0

15

10.5

4.5

1.25

3

2w、3ws

5.0±1.0

15.5±1.0

20

10.5

4.5

1.25

3

3W5WS

6.0±1.0

17.5±1.0

25

10.5

4.5

1.25

3

5W

8.0±1.0

24.5±1.0

30

10.5

4.5

1.25

3































M

E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 13



ワット

次元(mm)

ΦD

L

P±1.0

H±1.0

1/8w、1/6w

1.8±0.3

3.2±0.5

6

8

1/4w、1/2ws

2.3±0.5

6.5±0.5

10

8

1/2w、1ws

3.2±0.5

9.0±1.0

12.5/15

10

1w、2ws

4.5±1.0

11.5±1.0

15

10

2w、3ws

5.0±1.0

15.5±1.0

20

10

3w

6.0±1.0

17.5±1.0

25

10

5w

8.0±1.0

24.5±1.0

30

10







































MK



E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 14





ワット

次元(mm)

D

L

P±1.0

H±1.0

H1±1.0

1/2w、1ws

3.2±0.5

9.0±1.0

12.5

10

4.5

1w、2ws

4.5±1.0

11.5±1.0

15

10

4.5

2w、3ws

5.0±1.0

15.5±1.0

20

10

4.5

3W5WS

6.0±1.0

17.5±1.0

25

10

4.5



























5.4 F は &FK2Type&FKK のタイプをタイプします



E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 15

ワット

次元(mm)

ΦD

L

P±2.0

最高 E

H±1.0

1/2w、1ws

3.2±0.5

9.0±1.0

6

3.5

5-8

1w、2ws

4.5±1.0

11.5±1.0

8

3.5

5-8

2w、3ws

5.0±1.0

15.5±1.0

8

3.5

5-8

3w

6.0±1.0

17.5±1.0

8

3.5

5-8



ワット

次元(mm)

ΦD

L

P±2.0

最高 E

H±1.0

1/2w、1ws

3.2±0.5

9.0±1.0

6

3.5

5-8

1w、2ws

4.5±1.0

11.5±1.0

8

3.5

5-8

2w、3ws

5.0±1.0

15.5±1.0

8

3.5

5-8

3w

6.0±1.0

17.5±1.0

8

3.5

5-8

























FKK



E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 16





ワット

次元(mm)

ΦD

L

P±1.0

最高 E

H1±1.0

H2±1.0

1/2w、1ws

3.2±0.5

9.0±1.0

5-7

3.5

8

4.5

1w、2ws

4.5±1.0

11.5±1.0

5-9

3.5

8

4.5

2w、3ws

5.0±1.0

15.5±1.0

5-9

3.5

8

4.5

3w

6.0±1.0

17.5±1.0

5-10

3.5

8

4.5

























5 パッケージ

5.1 箱のパッキング(弾薬パッキング)のテープ

5.1.1 徴候

(1)顧客の部品番号。

(2)製造業者部品番号。

(3)量

(4)製造業者



E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 17



6.1.2 荷箱のサイズおよび量

 タイプ

形態

次元(mm)

正常なサイズ

小型

L

W

H

CF1/8W

CF1/4WS

T26

5000 PCS

260

50

67

T52

5000 PCS

260

80

72

CF1/4W

CF1/2WS

T26

5000 PCS

260

50

100

T52

5000 PCS

260

80

100

CF1/2W

CF1WS

T52

2000 年の PCS

260

80

85

CF1W

CF2WS

T52

1000 の PCS

260

80

85

T67

1000 の PCS

260

85

92

CF2W

CF3WS

T52

1000 の PCS

260

80

100

T73

1000 の PCS

260

95

92

CF3W

CF5WS

T86

500PCS

260

110

75

CF5W

T86

250PCS

260

110

75





6.2 箱の大きさ(弾薬大きさ)のテープ

6.2.1 徴候

(5)顧客の部品番号。

(6)製造業者部品番号。

(7)量

(8)製造業者







E96 560K のオーム 5% カーボン フィルム抵抗器 1/8 ワット、ワイヤーは抵抗器を傷つけます 18

6.2.2 荷箱のサイズおよび量



タイプ

形態

次元(mm)

正常なサイズ

小型

L

W

H

CF1/8W

CF1/4WS

P

10000 PCS

240

140

76

形成

10000 PCS

240

140

76

CF1/4W

CF1/2WS

P

10000 PCS

240

140

76

形成

10000 PCS

240

140

76

CF1/2W

CF1WS

P

5000 PCS

240

140

76

形成

5000 PCS

240

140

76

CF1W

CF2WS

P

2000 年の PCS

240

140

76

    形成

2000 年の PCS

240

140

76

CF2W

CF3WS

P

2000 年の PCS

240

140

76

    形成

2000 年の PCS

240

140

76

CF3W

CF5WS

P

100PCS

240

140

76

    形成

250PCS

240

140

76

CF5W

P

50PCS

240

140

76

    形成

50PCS

240

140

76







比較優位:



1.直接工場供給

2. UL、VDE、SGS、等および良質の利用できるのような完了された証明書

3.速い配達

4.最もよい売り上げ後のサービス

5.利用できる OEM 及び ODM
