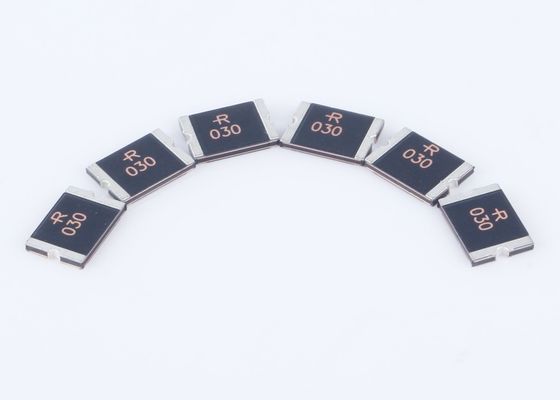

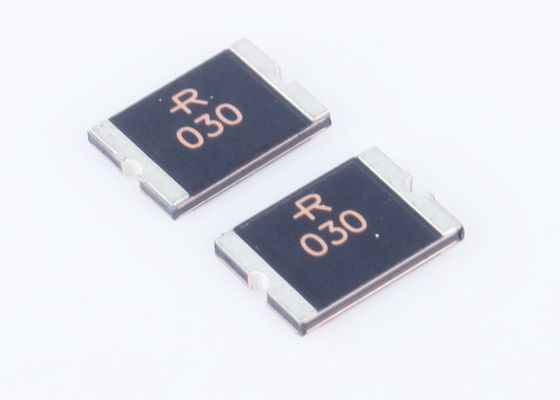

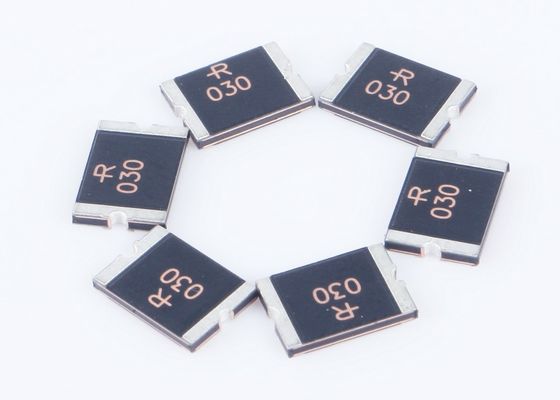

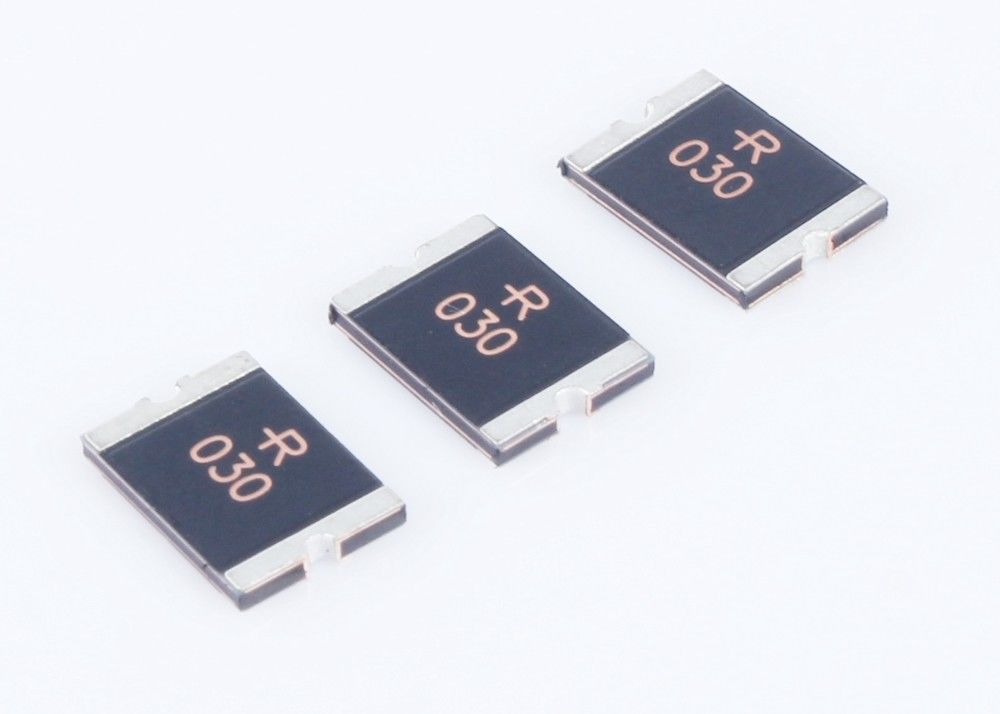

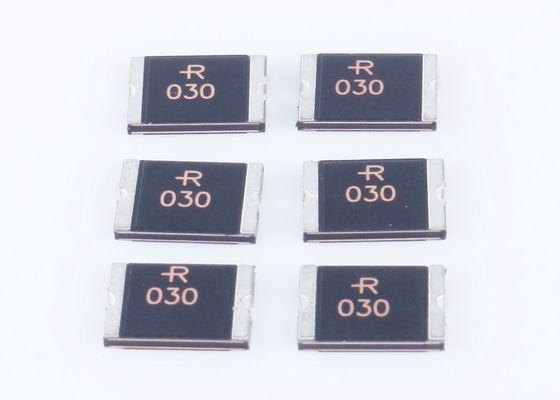

SMD PTCは2920凹面の場合の表面の台紙PPTCの再設置可能なヒューズ0.3-7A 33V 1.85A Ihを再調節しました
商品の詳細:
| 起源の場所: | トンコワン、広東省の陶磁器 |
| ブランド名: | UCHI |
| 証明: | ROHS,HF |
| モデル番号: | SMD2920R185SF |
お支払配送条件:
| 最小注文数量: | 1500pcs |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 巻き枠のテープ、EIA481-1ごとに包む巻き枠ごとの1500pcs、テープ及び巻き枠 |
| 受渡し時間: | 7-10日 |
| 支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
| 供給の能力: | 1 ヶ月あたりの 800,000,000PCS |
|
詳細情報 |
|||
| 名前: | pptcの再設置可能なヒューズ | 電流保持 Ih (A): | 1.85A |
|---|---|---|---|
| 現在のトリップ It (A): | 3.7A | 電圧 (VDC) – 最大。: | 33V |
| 電流 (A) – 最大。: | 40A | 動作温度: | -40 | +85 degC |
| パッケージ・ケース: | 2920 | アプリケーション: | 一般的用途 |
| 台紙 凹型: | 表面実装、凹面 | 電力 Pd (W) – 標準。: | 1.5W |
| トリップ時間 (A) – 最大: | 8A | トリップまでの時間 (秒) – 最大。: | 2.5秒 |
| 抵抗 (オーム) – 分。: | 0.03オーム | 抵抗 (オーム) – 最大。: | 0.15オーム |
| サイズ (mm) – 最大。: | 7.98×5.44mm | 特徴: | トリップ時間の短縮 |
| ハイライト: | 表面実装 PPTC リセッタブル ヒューズ、33V Pptc リセッタブル ヒューズ、1.85A pptc リセッタブル ヒューズ,33V Pptc Resettable Fuse,1.85A pptc resettable fuse |
||
製品の説明
SMD PTC リセット 2920 凹面ケースの表面実装 PPTC リセット可能ヒューズ 0.3-7A 33V 1.85A Ih
特徴
動作電流：0.01A～5.0A
最大電圧：6V～60V
温度範囲：-40℃～85℃
高密度アプリケーションに最適
標準のSMDデバイスよりも短いトリップ時間
ソリッドステート、表面実装可能: 0603、0805、1206、1210、1812、2920
性能仕様
| モデル | V max |
アイマックス |
私は握る |
つまずく |
最大 | 抵抗 | |||
| パラジウム | トリップまでの時間 | ||||||||
| @25℃ | @25℃ | 典型的な | 現時点の | 時間 | りみん | R1max | |||
| (V DC) | (ア) | (ア) | (ア) | (わ) | (ア) | (秒) | (わ) | (わ) | |
| SMD2920R030SF | 60 | 10 | 0.30 | 0.60 | 1.5 | 1.5 | 3.0 | 0.600 | 4.800 |
| SMD2920R050SF | 60 | 10 | 0.50 | 1.00 | 1.5 | 2.5 | 4.0 | 0.180 | 1.400 |
| SMD2920R075SF | 33 | 40 | 0.75 | 1.50 | 1.5 | 8.0 | 0.3 | 0.100 | 1.000 |
| SMD2920R075SF60V | 60 | 40 | 0.75 | 1.50 | 1.5 | 8.0 | 0.3 | 0.100 | 1.000 |
| SMD2920R100SF | 33 | 40 | 1.10 | 2.20 | 1.5 | 8.0 | 0.5 | 0.065 | 0.410 |
| SMD2920R100SF60V | 60 | 40 | 1.10 | 2.20 | 1.5 | 8.0 | 0.5 | 0.065 | 0.410 |
| SMD2920R125SF | 33 | 40 | 1.25 | 2.50 | 1.5 | 8.0 | 2.0 | 0.050 | 0.250 |
| SMD2920R150SF | 33 | 40 | 1.50 | 3.00 | 1.5 | 8.0 | 2.0 | 0.035 | 0.230 |
| SMD2920R185SF | 33 | 40 | 1.85 | 3.70 | 1.5 | 8.0 | 2.5 | 0.030 | 0.150 |
| SMD2920R200SF | 16 | 40 | 2.00 | 4.00 | 1.5 | 8.0 | 4.5 | 0.020 | 0.120 |
| SMD2920R200SF24V | 24 | 40 | 2.00 | 4.00 | 1.5 | 8.0 | 4.5 | 0.020 | 0.120 |
| SMD2920R200SF33V | 33 | 40 | 2.00 | 4.00 | 1.5 | 8.0 | 4.5 | 0.020 | 0.120 |
| SMD2920R250SF | 16 | 40 | 2.50 | 5.00 | 1.5 | 8.0 | 16.0 | 0.020 | 0.085 |
| SMD2920R250SF24V | 24 | 40 | 2.50 | 5.00 | 1.5 | 8.0 | 16.0 | 0.020 | 0.085 |
| SMD2920R260SF | 6 | 40 | 2.60 | 5.20 | 1.5 | 8.0 | 10.0 | 0.014 | 0.075 |
| SMD2920R260SF16V | 16 | 40 | 2.60 | 5.20 | 1.5 | 8.0 | 10.0 | 0.014 | 0.075 |
| SMD2920R300SF | 6 | 40 | 3.00 | 6.00 | 1.5 | 8.0 | 20.0 | 0.012 | 0.048 |
| SMD2920R300SF16v | 16 | 40 | 3.00 | 6.00 | 1.5 | 8.0 | 20.0 | 0.012 | 0.048 |
| SMD2920R400SF | 6 | 40 | 4.00 | 8.00 | 1.5 | 20.0 | 4.0 | 0.008 | 0.040 |
| SMD2920R400SF16V | 16 | 40 | 4.00 | 8.00 | 1.5 | 20.0 | 4.0 | 0.008 | 0.040 |
| SMD2920R500SF | 6 | 40 | 5.00 | 10.00 | 1.5 | 25.0 | 5.0 | 0.005 | 0.031 |
| SMD2920R500SF12V | 12 | 40 | 5.00 | 10.00 | 1.5 | 25.0 | 5.0 | 0.005 | 0.031 |
| SMD2920R500SF16V | 16 | 40 | 5.00 | 10.00 | 1.5 | 25.0 | 5.0 | 0.005 | 0.031 |
| SMD2920R600SF | 6 | 40 | 6.00 | 12.00 | 1.5 | 25.0 | 6.0 | 0.004 | 0.020 |
| SMD2920R600SF12v | 12 | 40 | 6.00 | 12.00 | 1.5 | 25.0 | 6.0 | 0.004 | 0.020 |
| SMD2920R700SF | 6 | 40 | 7.00 | 14.00 | 1.5 | 25.0 | 6.0 | 0.0025 | 0.010 |
| SMD2920R700SF12v | 12 | 40 | 7.00 | 14.00 | 1.5 | 25.0 | 6.0 | 0.0025 | 0.010 |
V max = 定格電流 (Imax) でデバイスが損傷することなく耐えることができる最大動作電圧。
I max = 定格電圧 (V max) でデバイスが損傷することなく耐えることができる最大障害電流。
I hold = Hold Current.最大電流デバイスは、25°C の静止空気中でトリップしません。
I トリップ = トリップ電流。デバイスが 25°C の静止空気中で常にトリップする最小電流。
Pd = デバイスが定格電圧で 25°C の静止空気環境でトリップ状態にあるときの電力消費。
Ri 最小/最大 = 25°C でトリップする前の最小/最大デバイス抵抗。
R1max = 最大デバイス抵抗は、リフローの 1 時間後に測定されます。
注意 : 指定された定格を超えて操作すると、損傷が発生したり、アークや炎が発生する可能性があります。
I max = 定格電圧 (V max) でデバイスが損傷することなく耐えることができる最大障害電流。
I hold = Hold Current.最大電流デバイスは、25°C の静止空気中でトリップしません。
I トリップ = トリップ電流。デバイスが 25°C の静止空気中で常にトリップする最小電流。
Pd = デバイスが定格電圧で 25°C の静止空気環境でトリップ状態にあるときの電力消費。
Ri 最小/最大 = 25°C でトリップする前の最小/最大デバイス抵抗。
R1max = 最大デバイス抵抗は、リフローの 1 時間後に測定されます。
注意 : 指定された定格を超えて操作すると、損傷が発生したり、アークや炎が発生する可能性があります。
環境仕様
| テスト | 条件 | 抵抗変化 | |||
| パッシブエイジング | +85℃、1000時間。 | ±5% 代表値 | |||
| 湿気による老化 | +85℃、85%RH、168時間 | ±5% 代表値 | |||
| 熱衝撃 | +85℃～-40℃ 20回 | ±33% (代表値) | |||
| 耐溶剤性 | MIL-STD-202、メソッド 215 | 変化なし | |||
| 振動 | MIL-STD-202、メソッド 201 | 変化なし | |||
| 使用周囲条件 : - 40 °C ～ +85 °C | |||||
| トリップ状態でのデバイスの最大表面温度は 125 °C です。 | |||||
熱軽減チャート
周囲温度(°C)での推奨保持電流(A)
| モデル | 使用周囲温度 | ||||||||
| -40℃ | -20℃ | 0℃ | 25℃ | 40℃ | 50℃ | 60℃ | 70℃ | 85℃ | |
| SMD2920R030SF | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.23 | 0.20 | 0.17 | 0.14 |
| SMD2920R050SF | 0.76 | 0.67 | 0.59 | 0.50 | 0.42 | 0.38 | 0.33 | 0.29 | 0.23 |
| SMD2920R075SF | 1.13 | 1.01 | 0.88 | 0.75 | 0.62 | 0.56 | 0.50 | 0.44 | 0.34 |
| SMD2920R100SF | 1.66 | 1.47 | 1.29 | 1.10 | 0.91 | 0.83 | 0.73 | 0.64 | 0.50 |
| SMD2920R125SF | 1.89 | 1.68 | 1.46 | 1.25 | 1.04 | 0.94 | 0.83 | 0.73 | 0.56 |
| SMD2920R150SF | 2.27 | 2.01 | 1.76 | 1.50 | 1.25 | 1.13 | 1.00 | 0.87 | 0.74 |
| SMD2920R185SF | 2.80 | 2.47 | 2.17 | 1.85 | 1.54 | 1.39 | 1.22 | 1.07 | 0.85 |
| SMD2920R200SF | 3.02 | 2.68 | 2.34 | 2.00 | 1.66 | 1.50 | 1.32 | 1.16 | 0.90 |
| SMD2920R250SF | 3.78 | 3.35 | 2.93 | 2.50 | 2.08 | 1.88 | 1.65 | 1.45 | 1.13 |
| SMD2920R260SF | 3.64 | 3.25 | 2.91 | 2.60 | 2.26 | 2.08 | 1.95 | 1.74 | 1.13 |
| SMD2920R300SF | 4.53 | 4.02 | 3.51 | 3.00 | 2.52 | 2.26 | 1.99 | 1.75 | 1.34 |
| SMD2920R400SF | 6.04 | 5.36 | 4.68 | 4.00 | 3.36 | 3.01 | 2.65 | 2.33 | 1.79 |
| SMD2920R500SF | 7.55 | 6.70 | 5.85 | 5.00 | 4.20 | 3.77 | 3.32 | 2.92 | 2.23 |
| SMD2920R600SF | 8.60 | 7.70 | 6.80 | 6.00 | 4.95 | 4.60 | 4.06 | 3.65 | 3.15 |
| SMD2920R700SF | 10.03 | 8.98 | 7.93 | 7.00 | 5.77 | 5.36 | 4.73 | 4.26 | 3.68 |
外形寸法(mm.)
| モデル | あ | B | C | D | え | |||
| 最小。 | 最大。 | 最小。 | 最大。 | 最小。 | 最大。 | 最小。 | 最小。 | |
| SMD2920R030SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.60 | 1.20 | 0.30 | 0.25 |
| SMD2920R050SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.60 | 1.20 | 0.30 | 0.25 |
| SMD2920R075SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.30 | 0.30 | 0.25 |
| SMD2920R075SF60V | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.30 | 0.30 | 0.25 |
| SMD2920R100SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.40 | 1.00 | 0.30 | 0.25 |
| SMD2920R100SF60V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 2.10 | 0.30 | 0.25 |
| SMD2920R125SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.40 | 1.00 | 0.30 | 0.25 |
| SMD2920R150SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.50 | 1.30 | 0.30 | 0.25 |
| SMD2920R185SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.40 | 0.30 | 0.25 |
| SMD2920R200SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.40 | 0.30 | 0.25 |
| SMD2920R200SF24V | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.40 | 0.30 | 0.25 |
| SMD2920R200SF33V | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.40 | 0.30 | 0.25 |
| SMD2920R250SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.7 | 1.40 | 0.30 | 0.25 |
| SMD2920R250SF24V | 6.73 | 7.98 | 4.80 | 5.44 | 0.7 | 1.40 | 0.30 | 0.25 |
| SMD2920R260SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.7 | 1.40 | 0.30 | 0.25 |
| SMD2920R260SF16V | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.40 | 0.30 | 0.25 |
| SMD2920R300SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.60 | 1.20 | 0.30 | 0.25 |
| SMD2920R300SF16V | 6.73 | 7.98 | 4.80 | 5.44 | 0.60 | 1.20 | 0.30 | 0.25 |
| SMD2920R400SF | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R400SF16V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R500SF | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R500SF12V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R500SF16V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R600SF | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R600SF12V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R700SF | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R700SF12V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
終端パッドの特性
端子パッドの材質:スズメッキのニッケル銅
端子パッドのはんだ付け能力: EIA 仕様 RS186-9E および ANSI/J-STD-002 カテゴリ 3 に適合。
端子パッドの材質:スズメッキのニッケル銅
端子パッドのはんだ付け能力: EIA 仕様 RS186-9E および ANSI/J-STD-002 カテゴリ 3 に適合。
推奨パッド配置 (mm.)
梱包数量
| 部品番号 | 量 |
| SMD2920シリーズ | 1500個/リール |
EIA481-1 に準拠したテープ & リール パッケージ
