• 5x20mm の遅い打撃ガラスのヒューズ
5x20mm の遅い打撃ガラスのヒューズ

5x20mm の遅い打撃ガラスのヒューズ

商品の詳細:

起源の場所: トンコワン、中国
ブランド名: UCHI
証明: UL/CQC/SGS/CUL/VDE/CSA/PSE
モデル番号: STC1315AB

お支払配送条件:

最小注文数量: 5000個
価格: Negotiable
パッケージの詳細: 大きさ 250 PC 多袋ごとに; 10 の多袋内部箱 1 箱あたりに; 4 箱の内部箱外のカートンごとに
受渡し時間: 4~6 日
支払条件: T/T 及び Paypal 及びウェスタン・ユニオン
供給の能力: 1 ヶ月あたりの 100,000,000PCS
ベストプライス 連絡先

詳細情報

ハイライト:

遅い打撃のガラス ヒューズ

,

小型ガラスのヒューズ

製品の説明

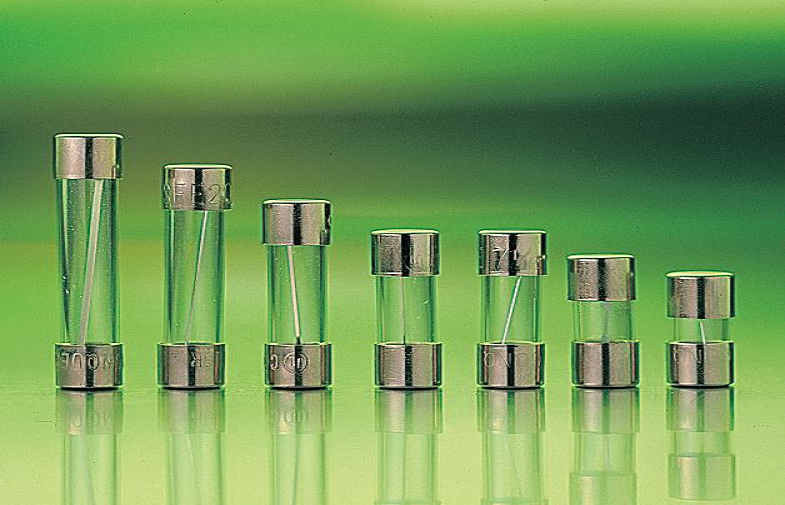

5x20mm の遅い打撃ガラスのヒューズ



速い細部:



1. 熱可塑性のヒューズ

2. 利用できる 300V

3. 、LED 電源のために使用される、CFL、特に PCB

4. 厳密な溶ける時間

5. より強いパッキングは損傷を時輸送防ぎます

6. 環境保護材料

7. 巻き枠のパッキング





記述:





ガラス ヒューズは電気装置を保護する電気要素です。 それはシリーズの回路、および漏電はある特定の価値に増加するとき、ヒューズによって一般に吹きます回路の他の装置の保護の目標を達成するために回路を断ち切るために接続されます。 ヒューズは過電流保護回路の最も一般的な部品です。 従来のヒューズは両端に金属の接続ターミナルがある、および金属の溶解成っています管ボディの管ボディの 2 部から主に。 ヒューズの大半はシリンダー型、即ちカートリッジ構造です。 しかしこの頃は、先端技術の速い開発と、ある特別な材料はよく加えられます、ヒューズ工業は副ミニチュア プロダクトの方に進み始め、表面によって取付けられる装置タイプ ヒューズのような一連の新製品は引き続いて開発されます。





適用:





ガラス ヒューズはさまざまな種類の現在の保護上の電子デバイスの回路のために適しています。 照明、電源およびアダプターの塗布、等の産業で広く利用された。





指定:





1.標準および代理店の承認

1.1 標準: UL 248 -1/-14 に従って。



1.2 証明:

電圧評価

代理店

アンペア範囲

代理店のファイル番号

125V/250V

UL

200mA | 10A

E340427 (JDYX)

C-UL

200mA | 10A

E340427 (JDYX7)

PSE

200mA | 10A

未決

KTL

200mA | 10A

未決



1.3 カタログ NO、A=250V/B=125V の●は○未決 UL CUL PSE を承認しました

カタログ

いいえ。

アンペア

評価

電圧

評価

破損

容量

I2TMelting

全体(A2。S)

代理店の承認







PSE

STC0100A/B

100mA

250V/125V

10000A@125 V AC (200mA~10A);



35A@250V AC (200mA~1A);



100A@250V AC (1.25A~3.5A);



200A@250V AC (4A~10A)。



0.002

STC0125A/B

125mA

250V/125V

0.003

STC0160A/B

160mA

250V/125V

0.005

STC0200A/B

200mA

250V/125V

0.01

STC0250A/B

250mA

250V/125V

0.02

STC0300A/B

300mA

250V/125V

0.04

STC0315A/B

315mA

250V/125V

0.045

STC0350A/B

350mA

250V/125V

0.055

SFC0400A/B

400mA

250V/125V

0.07

STC0500A/B

500mA

250V/125V

0.1

STC0630A/B

630mA

250V/125V

0.2

STC0750A/B

750mA

250V/125V

0.35

STC0800A/B

800mA

250V/125V

0.45

STC1100A/B

1A

250V/125V

0.9

SFC1125A/B

1.25A

250V/125V

1.3

STC1150A/B

1.5A

250V/125V

1.6

STC1160A/B

1.6A

250V/125V

2.5

SFC1200A/B

2A

250V/125V

5.8

STC1250A/B

2.5A

250V/125V

7.6

STC1300A/B

3A

250V/125V

8.1

STC1315A/B

3.15A

250V/125V

11

STC1350A/B

3.5A

250V/125V

19

STC1400A/B

4A

250V/125V

28

STC1500A/B

5A

250V/125V

40

STC1600A/B

6A

250V/125V

50

STC1630A/B

6.3A

250V/125V

64

STC1700A/B

7A

250V/125V

107

STC1800A/B

8A

250V/125V

133

STC2100A/B

10A

250V/125V

242



2.プロダクト印

ヒューズの帽子は次の印を備えています。





例:



 5x20mm の遅い打撃ガラスのヒューズ 0



 : 印のサイズそして位置は提供されません。



3.出現および構成

3.1 驚くべき汚れがないし、出現、印のひびは容易に読みやすいです。



3.2 構成: 軸加鉛ミニチュア ガラス管のヒューズ。



4.次元および構造

単位: mm





5x20mm の遅い打撃ガラスのヒューズ 1

5.物質的な細部

いいえ。

部分名

材料

1

帽子

ニッケルによってめっきされる黄銅

2

ボディ

ガラス管

3

ヒューズの要素

合金

導線

スズメッキをされた銅



 6.Product 特徴



6.1 鉛の引きの強さ

10±1 秒の 5N



6.2 鉛推圧強さ

10±1 秒の 2N



6.3 はんだの能力

波: 260℃、≤3s;

はんだごて: 350±10℃、≤3s。



6.4 はんだ付けする熱抵抗

波: 260℃、10s;

  はんだごて: 350℃、5s。



7.電気特徴



    7.1 テスト条件

      すべての電気テストは 25±5℃の温度で周囲の空気と行なわれるべきです。



          7.2 積載量:

ヒューズが評価される流れの 100% によって荷を積むとき、4 時間以内に吹くべきです。



7.3 中断の評価:



容量の破損:

10000A at125 V AC (範囲 200mA~10A の STC);

250V AC の 35A (範囲 200mA~1A の STC);

250V AC の 100A (範囲 1.25A~3.5A の STC);

250V AC の 200A (範囲 4A~10A の STC)。



7.4 上昇温度テスト:

アンペア評価の 100% の時が渡る場合熱バランスに達した後ヒューズは、ヒューズの表面の上昇の温度 75℃より高くないです。 注: 上昇温度 = 表面温度-周囲温度。



7.5 オペレーティング特性

アンペア評価の% ()

吹く時間

100%*

4 時間最低

135%*

1 時間最高

200%*

最高 120 秒

                             1000%*

                               10 氏 Min

 7.6 平均時間の流れのカーブ



5x20mm の遅い打撃ガラスのヒューズ 2



8.環境の特徴



8.1 実用温度

-55℃~+125℃.



8.2 標準的な条件

湿気: 相対湿度の≤ 75% の店平均 3 年。



8.3 ヒューズの指定を選んだ場合、20~30℃のエンジニアからの規模を越える操作の環境の温度がヒューズに環境の温度の愛情を考慮すれば。 参照して下さい: 温度の Rerating のカーブ:

5x20mm の遅い打撃ガラスのヒューズ 3



9.設置推薦



次の映像として 9.1Propose 設置方法。



A の横の取付け

5x20mm の遅い打撃ガラスのヒューズ 4







B の縦の取付け



 5x20mm の遅い打撃ガラスのヒューズ 5















C の縦の取付け



 5x20mm の遅い打撃ガラスのヒューズ 6













9.2 推薦されたはんだ付けする変数

A.波変数:

はんだの鍋の温度: 最高 260℃

はんだのドウェル時間: 2~5s



B.手はんた Parameters:

はんだの鉄の温度: 350±5℃

加熱時間: 最高 5s



10.包装



10.1 ラベルで示される以下の項目:

カタログ番号、評価(電圧、現在の)、中断のタイプおよび安全印。

梱包材は ROHS/REACH/HF の環境保護の要求に合致します。 そして梱包材に部品との化学反応がありません。



10.2 パッキング量



大きさ 250 PC 多袋ごとに;

10 の多袋内部箱 1 箱あたりに;

4 箱の内部箱外のカートンごとに

    10.3 パッキング サイズ

        単位: mm







A.内部箱:

B.外のカートン:

L240±2 * W170±2 * H110±2

L390±5 * W240±5 * H250±5









5x20mm の遅い打撃ガラスのヒューズ 7











5x20mm の遅い打撃ガラスのヒューズ 8













11。  他



11.1 不正がこの指定を越えてあれば、党の間で相互の合意で固定されます。

11.2 不正がこの指定にあれば、トンコワン Uchi の電子工学 CO.、株式会社は党の間でそれを相互の合意で改めます。



比較優位:



1. 直接工場供給

2. UL、VDE、TUV、等および良質の利用できるのような完了された証明書

3. 速い配達

4. 最もよい売り上げ後のサービス

5.利用できる OEM 及び ODM
